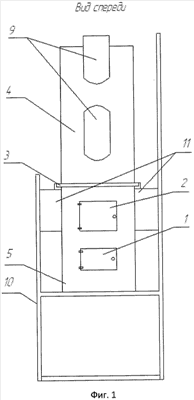

Изобретение относится к конструктивным элементам устройств для обогрева различных помещений, в том числе и бань, и может быть использовано для нагрева помещения, подогрева воды и получения пара. Технический результат: увеличение тепловой эффективности и упрощение конструкции печи для бани. Печь для бани с водогрейной емкостью содержит основание, корпус из чугуна, внутри которого расположены топка, решетка или колосники для размещения дров или дровяных брикетов, дверца для загрузки топлива, зольник, дымовую трубу, проходящую через водогрейную емкость, патрубок для выпуска нагретой воды. По периметру топки в ее верхней части расположен карниз, на который установлена чугунная плита с двумя отверстиями, первое - диаметром не менее 18 см, второе - диаметром не менее 12 см. На чугунную плиту сверху установлена съемная водогрейная емкость. Дымовая труба выполнена в виде змеевика S-образной формы, трижды проходящего через съемную водогрейную емкость, причем нижняя часть дымовой трубы закреплена во втором отверстии чугунной плиты, а верхняя ее часть предназначена для вывода отработанных газов за пределы бани. В топке размещен дополнительный дымоход, соединенный с дымовой трубой S-образной формы диаметром не менее 12 см. Печь установлена на металлическом каркасе и приподнята на расстояние не менее одного метра от пола. С левой и правой наружной стороны топки размещены карманы для теплоаккумулирующей загрузки. 4 ил.
