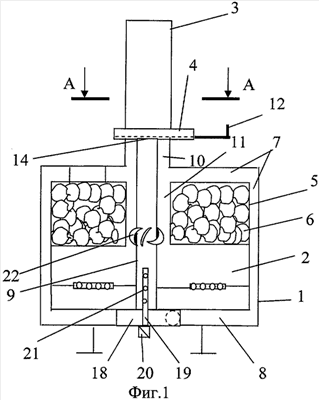

Изобретение относится к конструкциям печей и может быть использовано для оборудования бань, для обогрева домиков, для приготовления пищи. Печь содержит корпус 1, топку 2, трубу 3 для дымоудаления с задвижкой 4, как минимум одну камеру 5 с теплоаккумулирующей загрузкой 6 или как минимум одну емкость-теплоприемник, газоход 7, выполненный вокруг камер(ы) с теплоаккумулирующей загрузкой или емкости(ей) теплоприемников, а также топки и соединенный с полостью, расположенной ниже топки. Печь содержит дополнительную трубу, установленную в топке и в отверстии камер(ы) 5 с теплоаккумулирующей загрузкой и соединяющую полость 8 ниже топки 2 с трубой 3 для дымоудаления. Верхний торец дополнительной трубы 9 расположен ниже уровня задвижки 4 трубы 3 для дымоудаления. Задвижка 4 трубы 3 для дымоудаления выполнена с возможностью перекрытия отверстия между трубой 3 для дымоудаления и дополнительной трубой 9 с возможностью движения дымовых газов при закрытой задвижке 4 по газоходу 7, полости 8, дополнительной трубе 9 и трубе 3 для дымоудаления выше задвижки 4. Технический результат - увеличение тепловой отдачи печи, снижение расхода топлива. 3 з.п. ф-лы, 4 ил.
