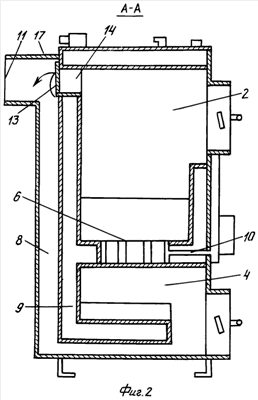

Изобретение относится к области теплоэнергетики, а именно к твердотопливным отопительным устройствам газогенераторного типа, предназначенным для систем децентрализованного отопления различных объектов бытового назначения. Технический результат - повышение эффективности работы и продление срока службы устройства. Газогенераторное отопительное устройство содержит объединенные общим вертикально ориентированным корпусом камеру сгорания с дверцей для загрузки топлива; камеру дожигания с дверцей для ее чистки; форсунки, обеспечивающие движение пиролизного газа из камеры сгорания в камеру дожигания; вентилятор для принудительной подачи воздуха в камеру дожигания; вертикальный газоход; теплообменник, связанный с системой водяного отопления. Камера дожигания расположена под камерой сгорания и сообщается в нижней своей части с вертикальным газоходом. Форсунки установлены между камерой сгорания и камерой дожигания, выполнены из шамота, имеют модульное исполнение и содержат горизонтальные воздухоподводящие отверстия. Вертикальный газоход расположен в задней части устройства, смежно с камерами сгорания и дожигания, и сообщается с патрубком дымовой трубы. 8 з.п. ф-лы, 2 ил.
