EP 1108960 A2, 20.06.2001. CN 101240909 A, 13.08.2008. RU 2226654 C2, 10.04.2004. RU 2324119 C1, 10.05.2008.
Имя заявителя:
Гевод Виктор Сергеевич (UA), Белименко Георгий Сергеевич (UA), Белименко Сергей Сергеевич (UA), Долматов Владимир Георгиевич (UA)
Изобретатели:
Гевод Виктор Сергеевич (UA) Белименко Георгий Сергеевич (UA) Белименко Сергей Сергеевич (UA) Долматов Владимир Георгиевич (UA)
Патентообладатели:
Гевод Виктор Сергеевич (UA) Белименко Георгий Сергеевич (UA) Белименко Сергей Сергеевич (UA) Долматов Владимир Георгиевич (UA)
Приоритетные данные:
11.10.2010 UA A201012016
Реферат

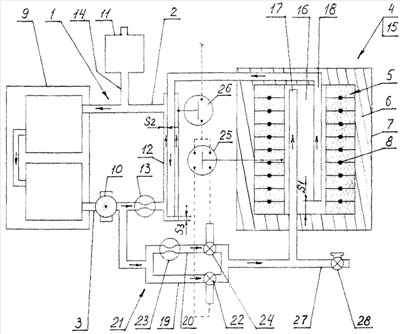

Изобретение относится к автономным системам потребления подогретой воды, преимущественно в системах центрального отопления и/или горячего водоснабжения с использованием тепловых аккумуляторов, аккумулирующих тепло в теплоемких массах. Автономная система подогрева воды содержит сообщенные с контуром (1) циркуляции теплоносителя, имеющим «прямой» (2) и «обратный» (3) трубопроводы (2, 3), тепловой аккумулятор (4), выполненный с теплоаккумулирующим телом (ТАТ) (5), заключенным в корпус (7), и снабженный нагревателями (8), систему потребления (9), циркуляционный насос (10) и расширительный бак (11). Система снабжена гидравлически открытым теплообменником-конденсатором (12), соединенным с «обратным» трубопроводом (3) на участке за последовательно расположенными циркуляционным насосом (10) и дросселем (13), а другим концом соединен с «прямым» трубопроводом (2) на участке перед отводом (14) к баку (11). Входной патрубок (17) водонагревателя-парогенератора (15) введен в полость (16) для нагрева воды и генерирования пара, а другим концом соединен с «обратным» трубопроводом (3) на участке между насосом (10) и дросселем (13). Выходной патрубок (18) водонагревателя-парогенератора (15) одним концом введен в полость (16) так, что его торец находится на расстоянии (S1) от нижней стенки внутренней полости (16), а другим концом введен в теплообменник-конденсатор (12) с кольцевым зазором (S2), так что его торец находится на расстоянии (S 3) от нижней стенки теплообменника-конденсатора (12). Технический результат заключается в повышении эффективности теплообменных процессов, происходящих между теплоносителем и подогревающей средой. 3 з.п. ф-лы, 1 ил.
