ЕР 1614967 А1, 11.01.2006. US 5321948 А, 21.06.1994. GB 812317 А, 22.04.1959. SU 151158 А, 25.10.1962. RU 2121113 А, 27.10.1998. RU 2111416 A, 20.05.1998.
Имя заявителя:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Изобретатели:
КАРЛССОН Андреас (SE) МИЛОСАВЛЬЕВИЧ Владимир (SE)
Патентообладатели:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Приоритетные данные:
01.04.2008 EP 08006662.4
Реферат

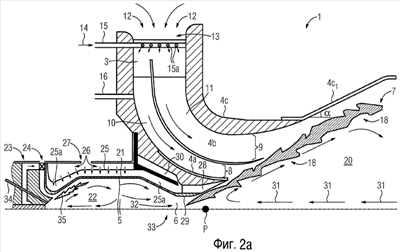

Горелка для газотурбинного двигателя содержит корпус горелки, в котором заключена указанная горелка, имеющая противоположные в аксиальном направлении, расположенные выше и ниже по потоку, концевые части. На расположенном выше по потоку конце горелки расположена вспомогательная камера сгорания. Вспомогательная камера сгорания снабжается топливом и воздухом для сжигания топлива для образования потока неблокированной концентрации радикалов на неравновесном уровне и тепла из вспомогательной зоны сгорания, направляемого ниже по потоку вдоль осевой линии вспомогательной камеры сгорания через горловину у выхода вспомогательной камеры сгорания. Множество секций огнеупорной амбразуры окружают выход вспомогательной камеры сгорания и простираются от него в направлении ниже по потоку. Наружная секция огнеупорной амбразуры, имеющая больший диаметр, чем внутренняя секция огнеупорной амбразуры, простирается на большее расстояние ниже по потоку, чем внутренняя огнеупорная амбразура. Основное пространство для сгорания ограничено за вспомогательной камерой сгорания по ходу потока концевыми частями огнеупорной амбразуры. Основное пространство для сгорания образовано с возможностью удерживания в нем основного пламени и зоны рециркуляции для направления потока свободных радикалов обратно к передней точке торможения у выхода вспомогательной камеры сгорания. По меньшей мере, первый канал, образованный в виде по существу кольцевого пространства между расположенной выше по потоку секцией огнеупорной амбразуры и ближайшей расположенной ниже по потоку секцией огнеупорной амбразуры, обеспечивает подачу воздуха и топлива в основное пламя в пространстве для сгорания. Изобретение направлено на стабилизацию процесса сгорания предварительно частично образованных бедных смесей. 2 н. и 13 з.п. ф-лы, 9 ил.
