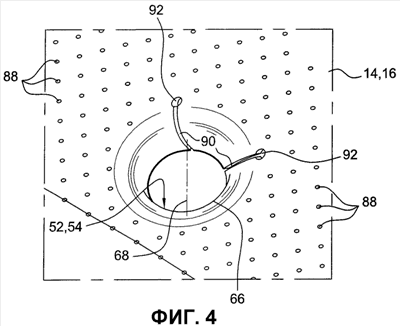

Камера сгорания газотурбинного двигателя, например авиационного турбореактивного или турбовинтового двигателя, содержит стенки, представляющие собой коаксиальные тела вращения, которые проходят одна внутри другой и которые связаны на своих передних по потоку концах посредством кольцевой донной стенки камеры сгорания. Внутренняя и наружная стенки содержат отверстия для входа первичного воздуха и входа воздуха разбавления, сформированные посредством штамповки и содержащие кромки, выступающие во внутреннюю полость камеры сгорания. Камера сгорания содержит средства релаксации или уменьшения механических напряжений в кромках или в непосредственной близости от этих кромок, по меньшей мере, для части отверстий. Средства релаксации или уменьшения механических напряжений содержат для каждого отверстия одну, две или три щели, сформированные в кромке или вокруг части кромки упомянутого отверстия. Каждая из щелей связана, по меньшей мере, одним из своих концов, с отверстием, предназначенным для остановки распространения трещин. Стенки содержат отверстия микроперфораци для прохода охлаждающего воздуха, наклоненные по отношению к нормали к внешней поверхности стенки внутрь. Щели и отверстия остановки распространения трещин в стенке расположены параллельно соседним отверстиям микроперфорации таким образом, что щели и отверстия остановки распространения трещин участвуют в охлаждении камеры посредством циркуляции воздуха через эти отверстия. Изобретение позволяет снизить температуру пера лопатки и обойтись в некоторых случаях без заградительного охлаждения, что способствует повышению работоспособности лопатки и увеличению ее ресурса. 2 н. и 13 з.п. ф-лы, 8 ил.
