RU 2303199 C2, 20.07.2007. US 5435126 A, 25.07.1995. US 5816049 A, 06.10.1998. US 5408825 A, 25.04.1995. RU 2083926 C1, 10.07.1997. RU 2086857 C1, 10.08.1998.
Имя заявителя:
Федеральное государственное унитарное предприятие "Центральный институт авиационного моторостроения имени П.И. Баранова" (RU)
Изобретатели:
Свердлов Евгений Давыдович (RU) Ведешкин Георгий Константинович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Центральный институт авиационного моторостроения имени П.И. Баранова" (RU)
Реферат

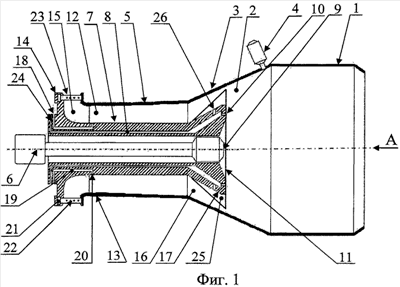

Камера сгорания непрерывного действия содержит цилиндрический корпус с коническим диффузором на входе, установленное на стенке камеры устройство зажигания топливовоздушной смеси и пристыкованную соосно к диффузору на входе горелку. Горелка включает системы подачи жидкого и газообразного топлив, состоящие каждая, из вспомогательного и основного контуров, снабженных коллекторами подачи топлив на входе и форсунками на выходе. По оси горелки размещены коллектор с каналом жидкого топлива и центральная труба с каналом газообразного топлива вспомогательных контуров подвода топлив в камеру сгорания соответственно через форсунки по оси и на свободном торце трубы. Коаксиально центральной трубе расположена кольцевая камера смешения жидкого и газообразного топлив основных контуров и воздуха, ограниченная снаружи стенкой, соединенной с входом диффузора камеры сгорания, а на входе передней крышкой с радиальным каналом подачи воздуха на вход в камеру смешения и на выходе каналом подачи топливовоздушной смеси на вход в диффузор камеры сгорания. Диффузор камеры сгорания образован конусообразным стабилизатором пламени с торцевой стенкой по большому основанию на свободном конце центральной трубы и входной частью диффузора камеры сгорания. Камера смешения на выходе снабжена устройством воздействия на топливовоздушную смесь, установленном на центральной трубе. Коллектор подачи жидкого топлива основного контура выполнен кольцевым, расположен снаружи на торце передней крышки камеры смешения и сообщается с камерой смешения через кольцевой канал с форсунками в центральной трубе. Форсунки расположены в камере смешения на трубе по окружности. Коллектор подачи газообразного топлива основного контура выполнен кольцевым, расположен снаружи на периферии передней крышки камеры смешения и сообщается через топливные каналы с форсунками в смесительных трубках, расположенных по окружности соосно оси горелки между передней крышкой и наружной стенкой камеры смешения на входе в камеру смешения. Оси форсунок в смесительных трубках расположены под прямым углом к продольной оси камеры смешения. Коллектор подачи газообразного топлива вспомогательного контура выполнен кольцевым, размещен снаружи на торце коллектора подачи жидкого топлива основного контура и сообщается кольцевым каналом в центральной трубе с форсунками, расположенными по окружности на периферии торца стабилизатора пламени. Устройство воздействия на топливовоздушную смесь на выходе камеры смешения выполнено в виде смесителя с продольными треугольными волнистыми складками -образного профиля в поперечном сечении, равнорасположенными по окружности стабилизатора пламени и закрепленными каждая одной стороной треугольника на наружной конусообразной поверхности стабилизатора пламени. Торцы -образных складок размещены радиально в плоскости торца конусообразного стабилизатора пламени. Изобретение позволяет снизить уровень дымления и эмиссию вредных веществ в продуктах сгорания топлива наземных газотурбинных установок и турбореактивных двигателей. 6 з.п. ф-лы, 3 ил.
