US 6314716 B1, 13.11.2001. US 5687572 A, 18.11.1997. US 5802854 А, 08.09.1998. ЕР 1104871 A1, 06.06.2004. SU 1373045 A1, 20.12.1996. RU 2285203 C1, 10.10.2006. RU 2071013 C1, 24.12.1996.
Имя заявителя:
Опра Текнолоджиз Би. Ви. (NL)
Изобретатели:
НОРСТЕР Эрик Рой (GB)
Патентообладатели:
Опра Текнолоджиз Би. Ви. (NL)
Приоритетные данные:
13.11.2007 US 11/984,055
Реферат

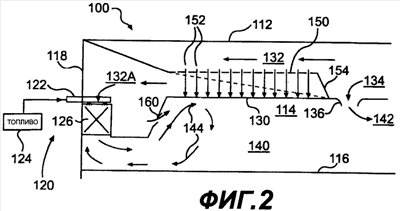

Трубчатая камера сгорания содержит в целом цилиндрический кожух, имеющий внутреннюю полость, ось и закрытый конец оси. Закрытый конец оси включает в себя средство для ввода топлива во внутреннюю полость кожуха и рукав ударного охлаждения. В целом цилиндрический вкладыш камеры сгорания размещен коаксиально внутри кожуха и выполнен так, что в комбинации с кожухом позволяет задавать границы соответствующих радиально внешних каналов для протекания воздуха для горения и разбавляющего воздуха и соответствующих радиально внутренних полостей для зоны горения и зоны разбавления. Зона горения размещена по направлению оси со стороны закрытого конца кожуха. Зона разбавления удалена по направлению оси от закрытого конца кожуха. Рукав ударного охлаждения размещен коаксиально между кожухом и вкладышем камеры сгорания и проходит в направлении оси от закрытого конца кожуха практически по всей длине зоны горения к закрытому концу рукава. Рукав снабжен большим числом отверстий, которые имеют заданный размер и распределены так, что позволяют направлять воздух для горения к радиально внешней поверхности участка вкладыша камеры сгорания, задающего границы зоны горения, для ударного охлаждения. Радиально внешняя поверхность вкладыша с ударным охлаждением выполнена без отверстий. Поток воздуха для горения и разбавляющего воздуха проходит в радиально внешних каналах в целом по направлению оси к закрытому концу кожуха. Канал для разбавляющего воздуха включает в себя большое число портов разбавления во вкладыше камеры сгорания для обеспечения поступления разбавляющего воздуха по радиусу в зону разбавления. Вкладыш камеры сгорания и закрытый конец оси выполнены так, что фактически весь воздух для горения до поступления в зону горения протекает через отверстия ударного охлаждения. Изобретение обеспечивает равномерное распределение потока, направляемого на лопатки завихрителя, для работы с низким выбросом NOx и равномерное предварительное перемешивание с помощью лопаток завихрителя, и, следовательно, более высокое эффективное соотношение между топливом и воздухом для требуемого NOx. 7 з.п. ф-лы, 2 ил.
