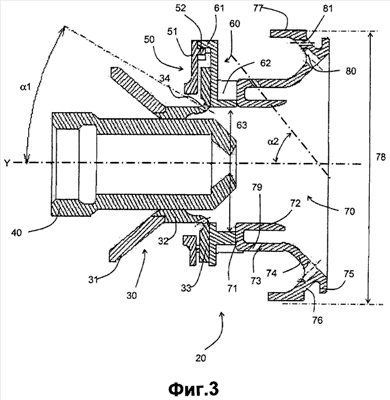

Устройство для впрыска смеси воздуха под давлением и топлива в камеру сгорания газотурбинного двигателя выполнено симметричным относительно оси (Y) и содержит расположенные в направлении от входа к выходу в направлении истечения газов скользящую крестовину, в центре которой установлена форсунка, кольцеобразную чашку, поддерживающую в осевом направлении скользящую крестовину, внутренний радиальный завихритель потока воздуха, трубку Вентури. Завихритель потока воздуха снабжен лопатками, направляющими воздух под давлением в сторону расположения внутренней части устройства для впрыска. Внутренний радиальный завихритель потока воздуха присоединен своим выходным торцом к барабану. Скользящая крестовина содержит расположенные в направлении от входа к выходу коническую сужающуюся часть, переходящую в цилиндрическую часть, соединенную с кольцеобразным фланцем, простирающимся радиально в направлении периферии. Барабан содержит наружную цилиндрическую перегородку, содержащую входной и выходной торцы. Наружная цилиндрическая перегородка переходит в месте расположения его выходного торца в диффузор, снабженный на выходе фланцем, имеющим форму кольца, простирающегося радиально в направлении периферии. Диффузор барабана присоединен непосредственно перед фланцем с помощью соединительной перегородки к цилиндрическому кольцу. Цилиндрическое кольцо и соединительная перегородка образуют совместно соединительный выступ, ориентированный в сторону входа в устройство. По меньшей мере один ряд завихряющих отверстий выполнен в наружной цилиндрической перегородке барабана вблизи входного торца наружной цилиндрической перегородки. Соединительная перегородка соединительного выступа барабана снабжена рядом охлаждающих отверстий, оси которых наклонены под углом к оси (Y) устройства для впрыска. Оси завихряющих отверстий наклонены под углом 2 к оси (Y) устройства для впрыска. Изобретение направлено на уменьшение габаритных размеров устройства для впрыска топлива в радиальном направлении и на обеспечение высокого качества разбрызгивания. 3 н. и 19 з.п. ф-лы, 10 ил.
