ЕР 0833107 А1, 01.04.1998. FR 2673454 А, 04.09.1992. ЕР 0182687 А1, 28.05.1986. DE 2944139 А1, 14.05.1980. RU 2083926 С1, 20.04.1998. US 4131721 А, 02.02.1982. GB 802545 A, 08.10.1958.
Имя заявителя:
СНЕКМА (FR)
Изобретатели:
КОММАРЕ Патрис Андре (FR) САНДЕЛИ Дени Жан Морис (FR)
Патентообладатели:
СНЕКМА (FR)
Приоритетные данные:
19.05.2006 FR 0604486
Реферат

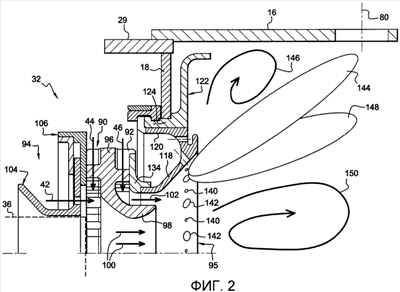

Камера сгорания газотурбинного двигателя содержит, по меньшей мере, одну емкость в форме усеченного конуса, снабженную рядом расположенных по кольцу инжекционных отверстий для впуска воздуха, которые равномерно распределены вокруг оси емкости, а также топливный инжектор. Топливный инжектор размещен на входе в емкость по ее оси для образования кольцевого слоя топливовоздушной смеси, инжектируемой в емкость на ее выходе. Кольцевой ряд инжекционных отверстий для воздуха содержит отверстия меньшего диаметра и отверстия большего диаметра, которые поочередно и равномерно распределены вокруг оси емкости для образования двух кольцевых слоев топливовоздушной смеси, являющихся коаксиальными и имеющими разные углы раскрытия. Изобретение направлено на уменьшение габаритов камеры сгорания, уменьшение количества инжекторов и на обеспечение оптимального компромисса между работой на малом газе и работой на полной газе. 2 н. и 8 з.п. ф-лы, 3 ил.
