FR 2753779 A1, 27.03.1998. RU 2145402 C1, 10.02.2000. FR 2665729 A, 14.02.1992. FR 2626043 A, 21.07.1989. EP 1278012 A2, 20.01.2003. RU 2183798 C2, 20.06.2002.
Имя заявителя:
СНЕКМА (FR)
Изобретатели:
КОММАРЕ Патрис Андре (FR) САНДЕЛИ Дени Жан Морис (FR)
Патентообладатели:
СНЕКМА (FR)
Приоритетные данные:
29.06.2006 FR 06/05854
Реферат

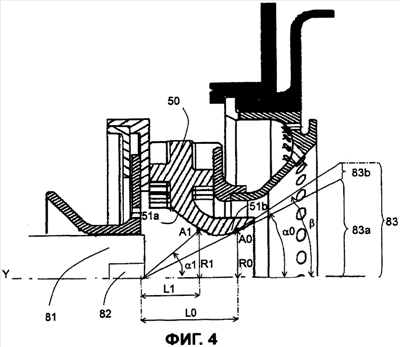

Система питания топливом камеры сгорания газотурбинного двигателя, содержащая топливный инжектор (80) с двумя потоками для впрыска первичного потока топлива, подаваемого первичной цепью топливного питания, и вторичного потока топлива, подаваемого вторичной цепью топливного питания. Первичный поток топлива формирует конус (83) топлива, образуемый первичным и вторичным потоками топлива. Устройство для впрыска топлива, выходящего из инжектора (80), имеет вращательную симметрию вокруг оси Y и содержит расположенные на входе и на выходе по ходу движения топлива скользящую траверсу (20), в центре которой размещен инжектор (80), радиальные спирали (40, 41, 42), связанные выходными концами со смесительной емкостью (60). Радиальные спирали (40, 41, 42) содержат трубку (50) Вентури, снабженную внутренней стенкой (51) с развитым профилем, содержащей входную сходящуюся часть (51а), связанную с выходной расходящейся частью (51b) переходной зоной. Трубка (50) Вентури имеет минимальный внутренний диаметр на уровне переходной зоны и имеет длину, форму и осевое положение такие, чтобы конус (83) первичного потока накрывал трубку (50) потока. Конус (83) топлива на выходе из трубки (50) Вентури имеет полуугол при вершине, составляющий от 30 до 40 градусов. Конус (83) топлива содержит первую центральную часть (83а) и вторую периферическую часть (83b). Первая центральная часть (83а) формирует конус с полууглом 0 при вершине, который в точке А0 касателен к выходной расходящейся части (51b) трубки 50 Вентури, при этом 0 меньше . Вторая периферическая часть (83b) формирует конус, полуугол при вершине которого на выходе из инжектора составляет от 0 до . Конус (83) топлива на выходе из инжектора (80) покрывает внутреннюю стенку (51) трубки (50) Вентури по поверхности выше точки касания А0 до точки А1, размещенной выше минимального внутреннего диаметра трубки (50) Вентури. Изобретение направлено на уменьшение колебаний температурных воздействий на трубку Вентури и уменьшение ее коксования. 3 н. и 4 з.п. ф-лы, 4 ил.
