КОНСТРУКЦИЯ КУЛАЧКОВОГО СОЕДИНЕНИЯ ДЛЯ КАМЕРЫ СГОРАНИЯ ГАЗОТУРБИННОГО ДВИГАТЕЛЯ, КАМЕРА СГОРАНИЯ, СОДЕРЖАЩАЯ ТАКУЮ КОНСТРУКЦИЮ, И ГАЗОТУРБИННЫЙ ДВИГАТЕЛЬ

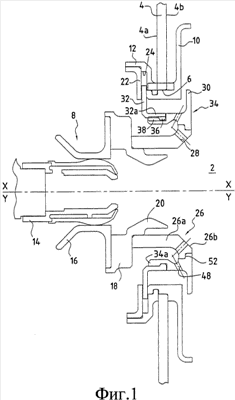

Камера сгорания газотурбинного двигателя содержит дно камеры, в котором выполнено, по меньшей мере, одно сквозное и по существу круглое отверстие, систему впрыска, связанную с отверстием, и отражатель, установленный в отверстии с задней стороны дна камеры при помощи кольцевой втулки. Система впрыска содержит зажимное кольцо, установленное с передней стороны дна камеры, закрепленное на втулке, и ограничивающее вместе с последней кольцевой паз, открытый со стороны оси отверстия дна камеры; и кольцевой котелок, установленный в отверстии дна камеры. Котелок выполнен, по меньшей мере, из двух отдельных частей. По меньшей мере, одна первая часть образует кольцевой фланец, выполненный с возможностью радиального перемещения скольжением в пазу, образованном зажимным кольцом и втулкой. Вторая часть образует буртик котелка, оборудованный кольцевым буртиком, расположенным параллельно дну камеры с его задней стороны. При этом упомянутые первая и вторая части котелка крепятся друг к другу при помощи кулачкового соединения. Изобретение направлено на обеспечение тепловой защиты при нарушении центровки системы впрыска относительно дна камеры сгорания и на избежание попадания внутрь камеры сгорания ее составных частей в случае разрушения спайки или сварного шва. 3 н. и 9 з.п. ф-лы, 6 ил.
