US 6164074 A, 26.12.2000. FR 2637675 A1, 13.04.1990. US 5396759 A, 15.03.1995. US 2002/178734 A1, 05.12.2002. SU 1371146 A2, 27.07.2004. SU 708114 A, 05.01.1980.

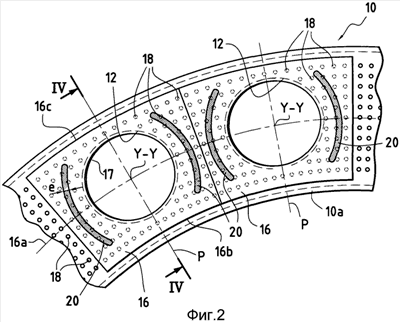

Кольцевая стенка предназначена для соединения в поперечном направлении продольных стенок кольцевой камеры сгорания газотурбинного двигателя и является по существу плоской, имеет наклон относительно продольной оси газотурбинного двигателя и содержит множество отражателей. Каждый из отражателей выполнен в виде плоской и по существу прямоугольной пластины. Отражатели установлены на кольцевой стенке и каждый из них содержит отверстие для установки системы впрыска топлива и множество перфорационных отверстий, выполненных напротив отражателей вокруг их отверстия, для прохождения воздуха, предназначенного для охлаждения отражателей. Каждый отражатель содержит средства для принудительного направления охлаждающего отражатели воздушного потока в радиальном направлении относительно продольной оси газотурбинного двигателя вокруг систем впрыска топлива. Каждый отражатель может содержать, по меньшей мере, два деформированных участка, каждый из которых образует перегородку, направляющую воздушный охлаждающий поток. Деформированные участки выполнены в радиальном направлении относительно продольной оси газотурбинного двигателя по обе стороны от отверстия отражателя. Изобретение позволяет улучшить охлаждение отражателей. 3 н. и 5 з.п. ф-лы, 6 ил.
