FR 1493144 А, 25.08.1967. US 6145319 А, 14.11.2000. US 5775108 А, 07.07.1998. EP 0486133 A1, 20.05.1992. RU 2162194 C1, 20.01.2001. SU 1373045 A1, 20.12.1996.
Имя заявителя:
СНЕКМА (FR)
Изобретатели:
БЕРНЬЕ Даниель (FR) КАМПЬЕН Жан-Мишель (FR) ТУШО Стефан (FR)
Патентообладатели:
СНЕКМА (FR)
Приоритетные данные:
18.10.2005 FR 05 10584
Реферат

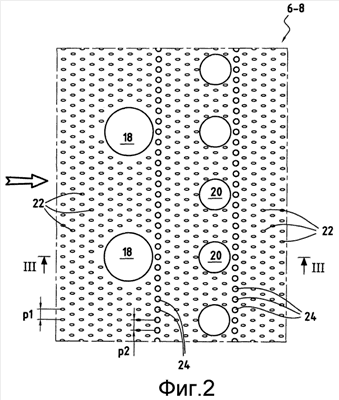

Кольцевая стенка камеры сгорания газотурбинного двигателя содержит холодную и горячую стороны. Стенка снабжена множеством первичных отверстий, множеством отверстий разжижения для обеспечения проникновения воздуха, движущегося с холодной стороны стенки, на горячую сторону для обеспечения сгорания и разжижения смеси топлива с воздухом, и множеством отверстий охлаждения, предназначенных для обеспечения проникновения воздуха, движущегося с холодной стороны стенки, на ее горячую сторону для сформирования пленки охлаждающего воздуха вдоль упомянутой стенки. Первичные отверстия и отверстия разжижения распределены вдоль окружных рядов. Отверстия охлаждения распределены вдоль множества окружных рядов, отстоящих один от другого в осевом направлении на некоторое расстояние, и количество этих отверстий охлаждения является одинаковым в каждом из упомянутых рядов. Кольцевая стенка дополнительно содержит множество отверстий перфорации, располагающихся непосредственно позади по потоку от первичных отверстий и отверстий разжижения и распределенных вдоль множества окружных рядов. Отверстия перфорации, принадлежащие одному и тому же ряду, имеют, по существу, одинаковый диаметр, отстоят друг от друга на некоторый постоянный шаг и обладают характеристиками, отличающимися от соответствующих характеристик упомянутых отверстий охлаждения, располагающихся в смежных рядах. Изобретение направлено на снижение стоимости и времени изготовления кольцевой стенки камеры сгорания. 3 н. и 3 з.п. ф-лы, 3 ил.
