КАМЕРА СГОРАНИЯ ГАЗОТУРБИННОГО ДВИГАТЕЛЯ (ВАРИАНТЫ)

Номер публикации патента: 2398160

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009119771/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F23R003/16
Аналоги изобретения: GB 2284884 А, 21.06.1995. GB 2298266 А, 28.08.1996. ЕР 1507116 А1, 16.02.2005. US 2007/0062198 А1, 22.03.2007. RU 2241177 С2, 27.11.2004. SU 1718609 А1, 10.06.1996.

Имя заявителя: Открытое акционерное общество "Климов" (RU)
Изобретатели: Федоров Алексей Михайлович (RU)
Патентообладатели: Открытое акционерное общество "Климов" (RU)

Реферат

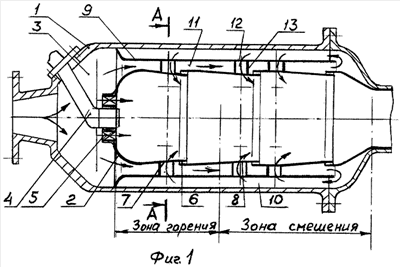

Камера сгорания газотурбинного двигателя содержит корпус и жаровую трубу с конвективно-пленочным охлаждением, установленную в корпусе с образованием между ней и корпусом воздушной полости, предназначенной для поступающего из компрессора воздуха. Боковая часть стенки жаровой трубы выполнена с двумя группами отверстий для прохода воздуха во внутреннюю полость жаровой трубы, первая из которых сформирована для прохода в ее зону горения, вторая - в зону смешения. Камера сгорания дополнительно снабжена кольцевой перегородкой, размещенной в пространстве воздушной полости между корпусом и боковой частью стенки жаровой трубы по всей длине последней с разделением этого пространства на два кольцевых канала, внешний и внутренний. Передний край кольцевой перегородки отогнут к корпусу и герметично с ним соединен, а задняя кромка кольцевой перегородки расположена по отношению к корпусу с зазором. Перегородка выполнена с отверстиями, каждое из которых соответствует расположенному на одной с ним оси отверстию боковой части стенки жаровой трубы. Соответствующие друг другу отверстия соединены между собой трубчатыми элементами. Камера сгорания кольцевого типа (второй вариант) снабжена двумя кольцевыми перегородками, установленными и соединенными с жаровой трубой по тому же принципу. Изобретение обеспечивает эффективное наружное охлаждение жаровой трубы, что способствует повышению эксплуатационной надежности камеры сгорания. 2 н.п. ф-лы, 3 ил.
