ФРОНТОВОЕ УСТРОЙСТВО КОЛЬЦЕВОЙ КАМЕРЫ СГОРАНИЯ ГАЗОТУРБИННОГО ДВИГАТЕЛЯ

Номер публикации патента: 2395039

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009108368/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F23R003/30
Аналоги изобретения: US 4275564 А, 30.06.1981. US 4073137 А, 14.02.1978. US 5431018 А, 11.07.1995. RU 2015243 C2, 27.10.2003. SU 1720355 A1, 30.01.1994. SU 489866 A, 30.10.1975.

Имя заявителя: Федеральное государственное унитарное предприятие "Центральный институт авиационного моторостроения имени П.И. Баранова" (RU)
Изобретатели: Ягодкин Виктор Иванович (RU)
Фурлетов Виктор Иванович (RU)
Свириденков Александр Алексеевич (RU)
Васильев Александр Юрьевич (RU)
Патентообладатели: Федеральное государственное унитарное предприятие "Центральный институт авиационного моторостроения имени П.И. Баранова" (RU)

Реферат

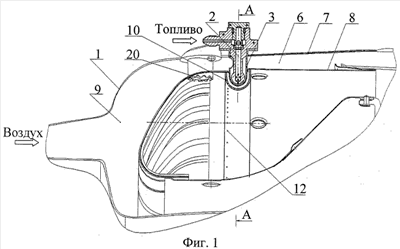

Фронтовое устройство кольцевой камеры сгорания газотурбинного двигателя наземных установок различного назначения содержит равно-расположенные по окружности топливные форсунки и воздушные трубки с входом на одном конце и двумя противоположными боковыми выходами на другом конце. В каждую трубку вставлена топливная форсунка. Вход в каждую трубку размещен в канале между корпусом камеры сгорания и жаровой трубой и направлен в сторону входа в камеру сгорания. Выходы из соседних воздушных трубок обращены навстречу друг другу. На внутренней поверхности жаровой трубы установлен кольцевой коллектор выпуклого профиля, имеющий общий с жаровой трубой участок стенки и, по меньшей мере, один ряд равнорасположенных по окружности отверстий (первая группа отверстий) на стороне, обращенной к начальной части жаровой трубы. Выходы из воздушных трубок размещены в коллекторе. Каждая топливная форсунка в зоне выходных отверстий воздушной трубки снабжена двумя распылителями со сквозными каналами, направленными в сторону выходных отверстий трубки наклонно к оси форсунки. Такая конструкция фронтового устройства позволяет получить высокую полноту сгорания топлива, уменьшить эмиссию вредных веществ, устранить дымление. 6 з.п. ф-лы, 7 ил.
