ГОРЕЛОЧНОЕ УСТРОЙСТВО

Номер публикации патента: 2183798

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99120321/06		Получить полное описание патента

Реферат

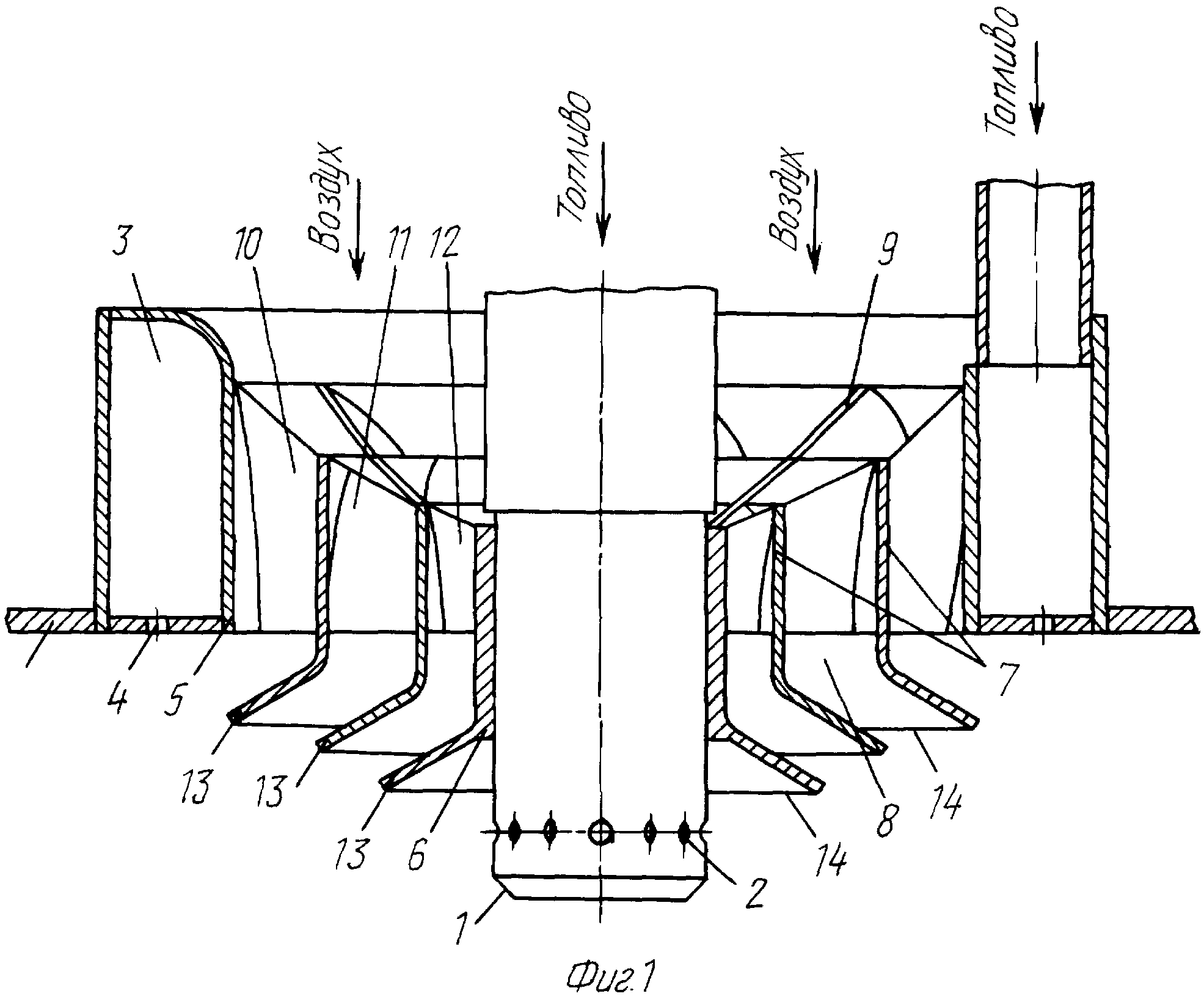

Изобретение может быть применено, например, в камерах сгорания газотурбинных установок или нагревательных печах. Предложенное устройство содержит центральную топливную форсунку и коаксиальные кольцевые обечайки, образующие воздухоподводящие каналы, снабженные разнонаправленными лопаточными завихрителями, на выходе из каждого канала установлен конический отражатель. Топливоподающие отверстия центральной форсунки размещены под обрезом конических отражателей. Наружная обечайка выполнена в виде топливного коллектора, топливоподающие отверстия которого направлены перпендикулярно отверстиям центральной форсунки. Конические отражатели установлены с возможностью отклонения воздушных потоков воздуха от центра к периферии. Площади проходных сечений рядов разнонаправленных лопаточных каналов по направлению от центра к периферии относятся как 1:2 или 5:4. Конические отражатели воздухоподводящих каналов установлены так, что площади проходных сечений выпускной части этих каналов не превышают площади сечений лопаточных завихрителей. Предложенное горелочное устройство позволяет управлять формой факела и создать плоский или рассредоточенный факел в зависимости от формы камеры сгорания в широком диапазоне нагрузок с низким уровнем эмиссии вредных выбросов. 2 з.п. ф-лы, 2 ил.
