| РЕГУЛЯТОР ПОВОРОТА ЛОПАТОК ЗАВИХРИТЕЛЯ ФРОНТОВОГО УСТРОЙСТВА |  |
Номер публикации патента: 2175097 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F23R003/14 | | Аналоги изобретения: | DE 4220060 A, 23.12.1993. RU 94002965 A1, 20.09.1995. RU 2008568 C1, 28.02.1994. GB 2199649 A, 13.07.1988. GB 2244551 A, 04.12.1991. DE 3011361 A1, 16.10.1980. US 5117637 A, 02.07.1992. |
| Имя заявителя: | Ставропольское высшее авиационное инженерное училище ПВО им. маршала авиации Судца В.А. | | Изобретатели: | Пахольченко А.А.
Буга А.Л.
Муравлянников И.А.
Киселев О.В.
Остриков Ю.М.
Зарубин В.М. | | Патентообладатели: | Ставропольское высшее авиационное инженерное училище ПВО им. маршала авиации Судца В.А. |
Реферат | |

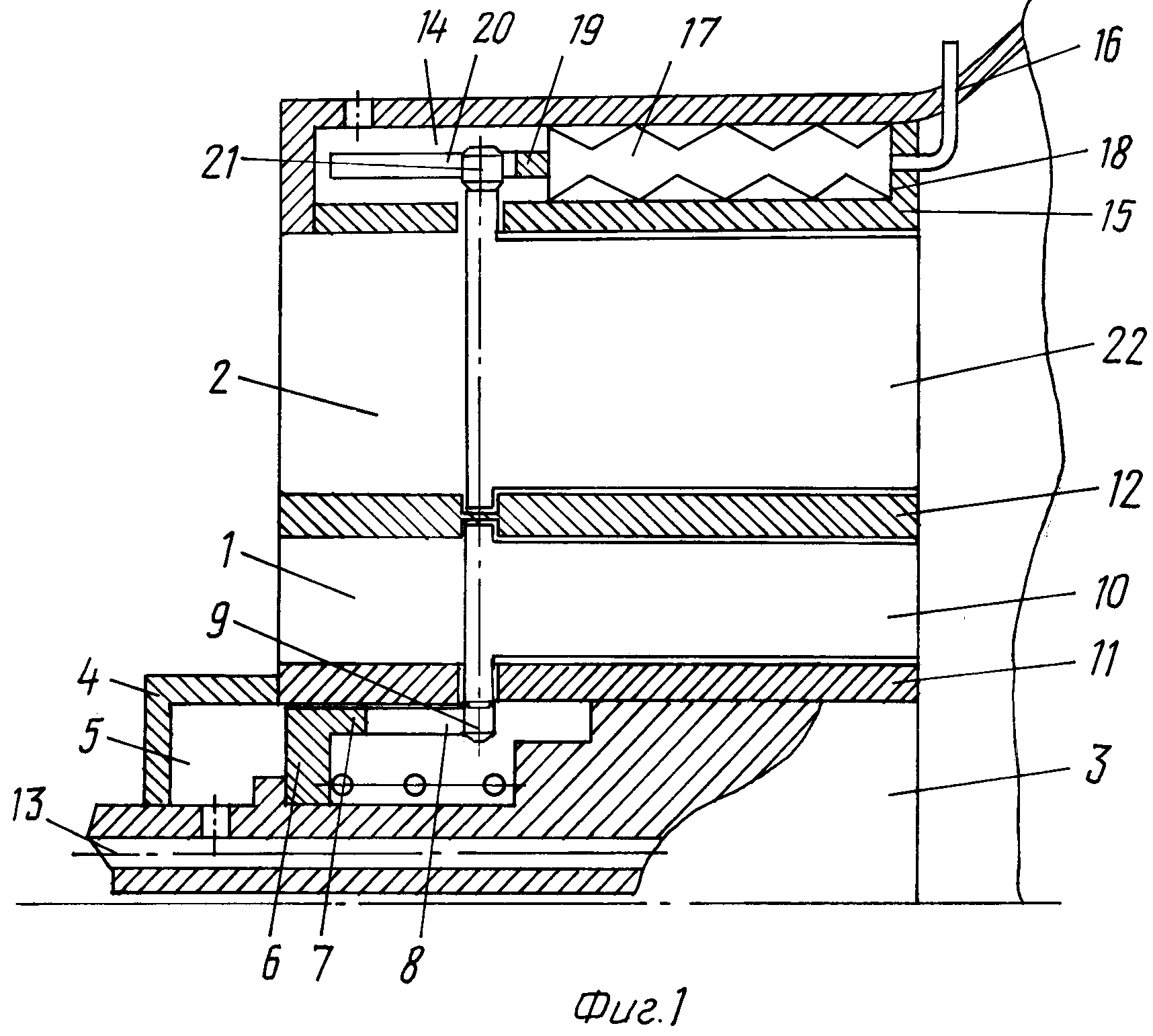

Регулятор поворота лопаток завихрителя фронтового устройства, имеющего форсунку, предназначен, в частности, для камер сгорания высокотемпературных газотурбинных двигателей. Регулятор содержит цилиндрический корпус с образованием кольцевой полости, размещенный в ней кольцевой поршень. Кольцевой поршень подпружинен со стороны одного из торцов. Кольцевая полость со стороны другого торца сообщена с топливным каналом форсунки. Завихритель разделен в радиальном направлении на наружный и внутренний. К поршню жестко закреплена цилиндрическая втулка с продольными вырезами по числу лопаток внутреннего завихрителя. С одной стороны вырезов имеются зубчатые рейки, в зацепление с которыми входят шлицы поводков поворотных хвостовиков внутреннего завихрителя. Поводки хвостовиков лопаток наружного завихрителя входят в зацепление с зубчатыми рейками, выполненными в вырезах цилиндрической втулки, жестко закрепленной с сильфоном. Внутрь сильфона подается давление воздуха перед компрессором, а снаружи на него воздействует давление воздуха за компрессором. Изобретение расширяет диапазон регулирования лопаточного завихрителя и повышает его эффективность. 3 ил.
|
