УСТРОЙСТВО ДЛЯ СЖИГАНИЯ УГЛЕВОДОРОДНОГО ТОПЛИВА

Номер публикации патента: 2171433

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2000103989/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F23R003/42
Аналоги изобретения: US 3879940 A, 29.04.1975. SU 1087748 A, 23.04.1984. SU 1016633 A, 07.05.1983. SU 663974 A, 28.05.1979.

Имя заявителя: Российская экономическая академия им. Г.В. Плеханова
Изобретатели: Апаринова Н.А.
Ботов М.И.
Мазанов А.А.
Смирнов В.И.
Хритов К.М.
Патентообладатели: Российская экономическая академия им. Г.В. Плеханова

Реферат

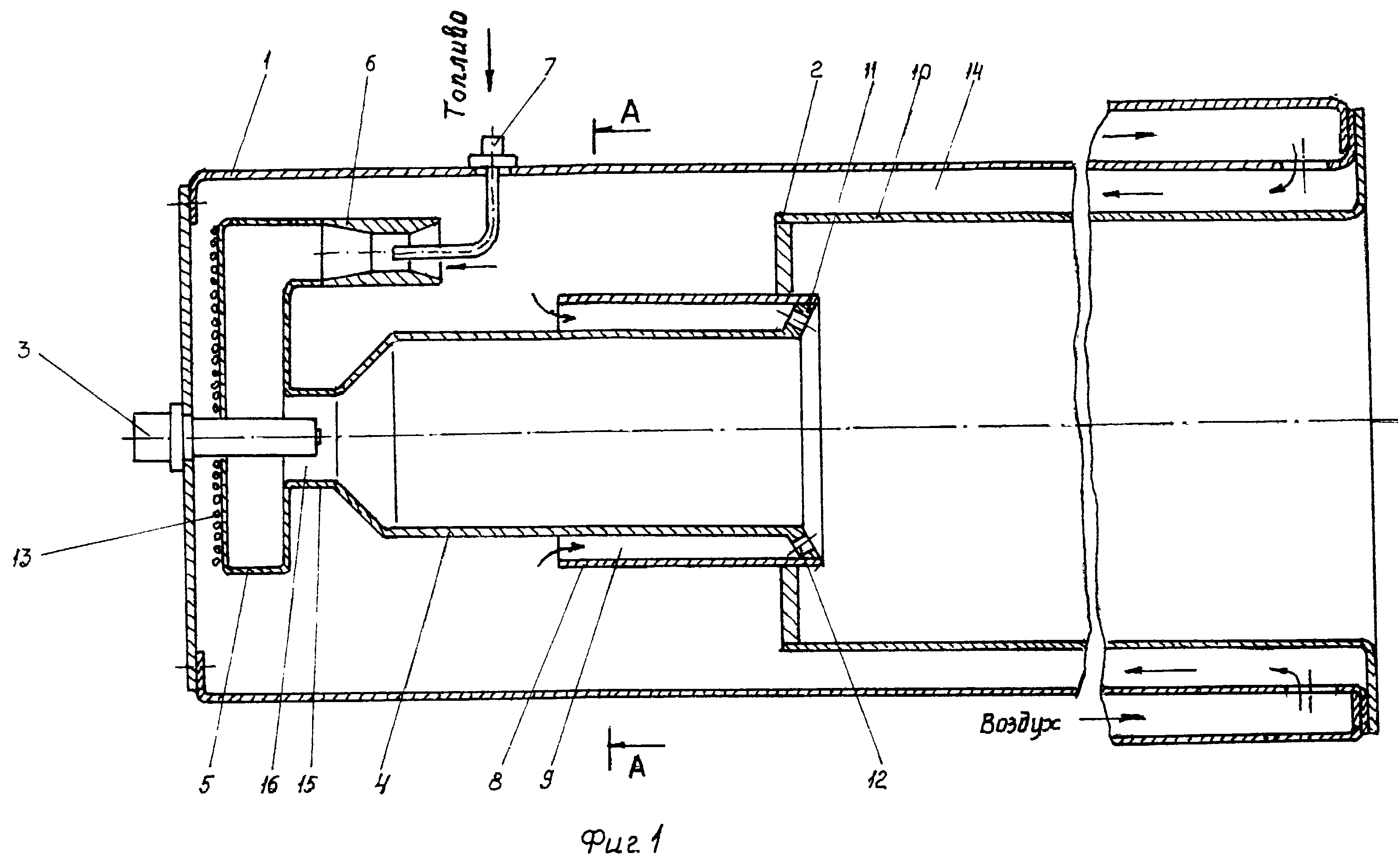

Изобретение относится к машиностроению, в частности к сжиганию углеводородных топлив и устройствам для осуществления этих процессов. Технический результат, на достижение которого направлено данное изобретение, заключается в снижении уровня токсичных газов, таких как окислы азота NOx (NO, NO2 N2O), окиси углерода (СО) в продуктах сгорания, повышая экологичность выхлопа при отсутствии дымления, расширении диапазона применения углеводородных топлив в сторону тяжелых углеводородов, например дизельного топлива, сжигая их с высокой полнотой за счет организации и оптимизации двухзонного сжигания, эффективной подготовки топливововздушной смеси и обеспечении надежного запуска даже при наличии низконапорного источника холодного воздуха, а также снижении температурной нагрузки на конструкцию устройства. Данный технический результат осуществляют в устройстве, представляющем собой камеру сгорания, содержащую корпус 1, жаровую трубу 2 с запальным устройством 3. Жаровая труба состоит из двух отдельных труб, расположенных последовательно на одной оси; в торце первой трубы 4 выполнен смеситель 5 в виде улитки с инжектором 6 на входе и топливной форсункой 7 внутри инжектора. Над трубой 4 смонтирована обечайка 8, образующая кольцевой канал 9 для прохода воздуха во вторую трубу 10, а в торце канала в плоскости выходного сечения первой трубы расположена стенка 11 с каналами 12, равнорасположенными по окружности. 6 з. п.ф-лы, 6 ил.
