| ГОРЕЛОЧНОЕ УСТРОЙСТВО КАМЕР СГОРАНИЯ |  |
Номер публикации патента: 2170391 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F23R003/14 | | Аналоги изобретения: | МОИСЕЕВ Г.И., МЕЕРОВ Л.З. Конструкции стационарных газотурбинных установок. М.: Госэнергоиздат, 1962, с.70, рис.3-25. SU 389666 А3, 08.01.1974. SU 794301 А, 07.01.1981. GB 2305498 A, 09.04.1997. US 5930999 A, 03.08.1999. FR 2695191 A, 04.03.1994. |
| Имя заявителя: | ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "ТУРБОМОТОРНЫЙ ЗАВОД" | | Изобретатели: | Проскуряков Г.В.
Зыскин И.А.
Лобанов Д.В. | | Патентообладатели: | ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "ТУРБОМОТОРНЫЙ ЗАВОД" |
Реферат | |

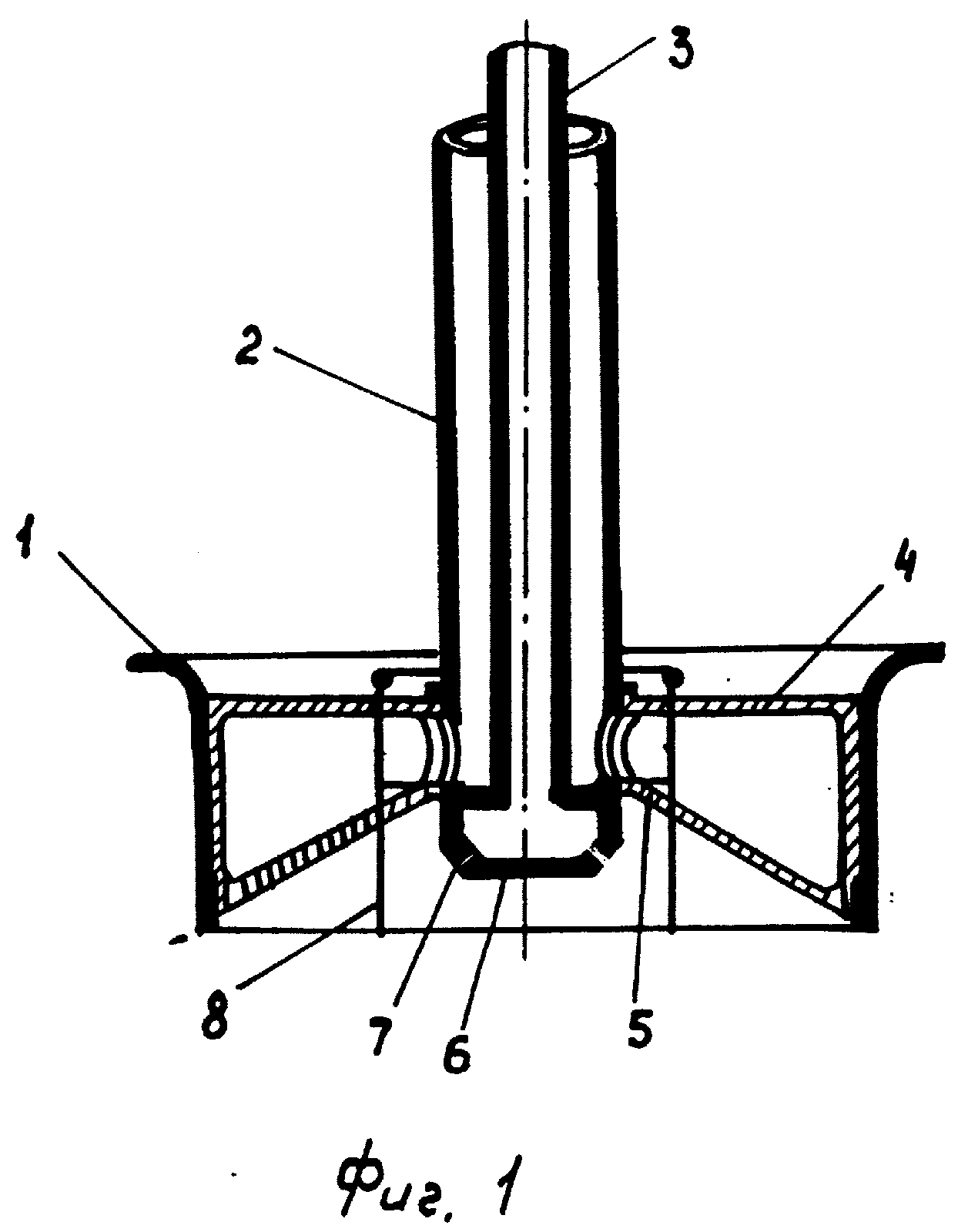

Изобретение относится к камерам сгорания газотурбинных установок. Горелочное устройство содержит вспомогательную центральную горелку диффузионного типа, отделанную со стороны горения от основной кольцевым экраном, лопаточный завихритель с полыми лопатками, у которых во внешнем ярусе выполнены щели для раздачи топлива. Лопатки внутреннего яруса лопаточного завихрителя выполнены со сплошными стенками и выходными кромками. Отношение площадей щелей в выходных кромках лопаток внешнего яруса к площадям проходных сечений межлопаточных каналов для воздуха выполнено по радиусу постоянным. Изобретение обеспечивает получение однородной топливовоздушной смеси в окружном и радиальном направлениях перед фронтом пламени. 2 ил.
|
