КАМЕРА СГОРАНИЯ ГАЗОТУРБИННОЙ УСТАНОВКИ

Номер публикации патента: 2162988

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 99103466/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F23R003/42
Аналоги изобретения: EP 0193029 A1, 03.09.1986, фиг.5. US 4301656 A, 24.11.1981. DE 2937631 A1, 02.04.1981. EP 0273126 A1, 06.07.1988. SU 508225 A, 28.04.1976. SU 1553795 A1, 30.03.1990.

Имя заявителя: Открытое акционерное общество "Авиадвигатель"
Изобретатели: Токарев В.В.
Максин В.И.
Кириевский Ю.Е.
Хрящиков М.С.
Патентообладатели: Открытое акционерное общество "Авиадвигатель"

Реферат

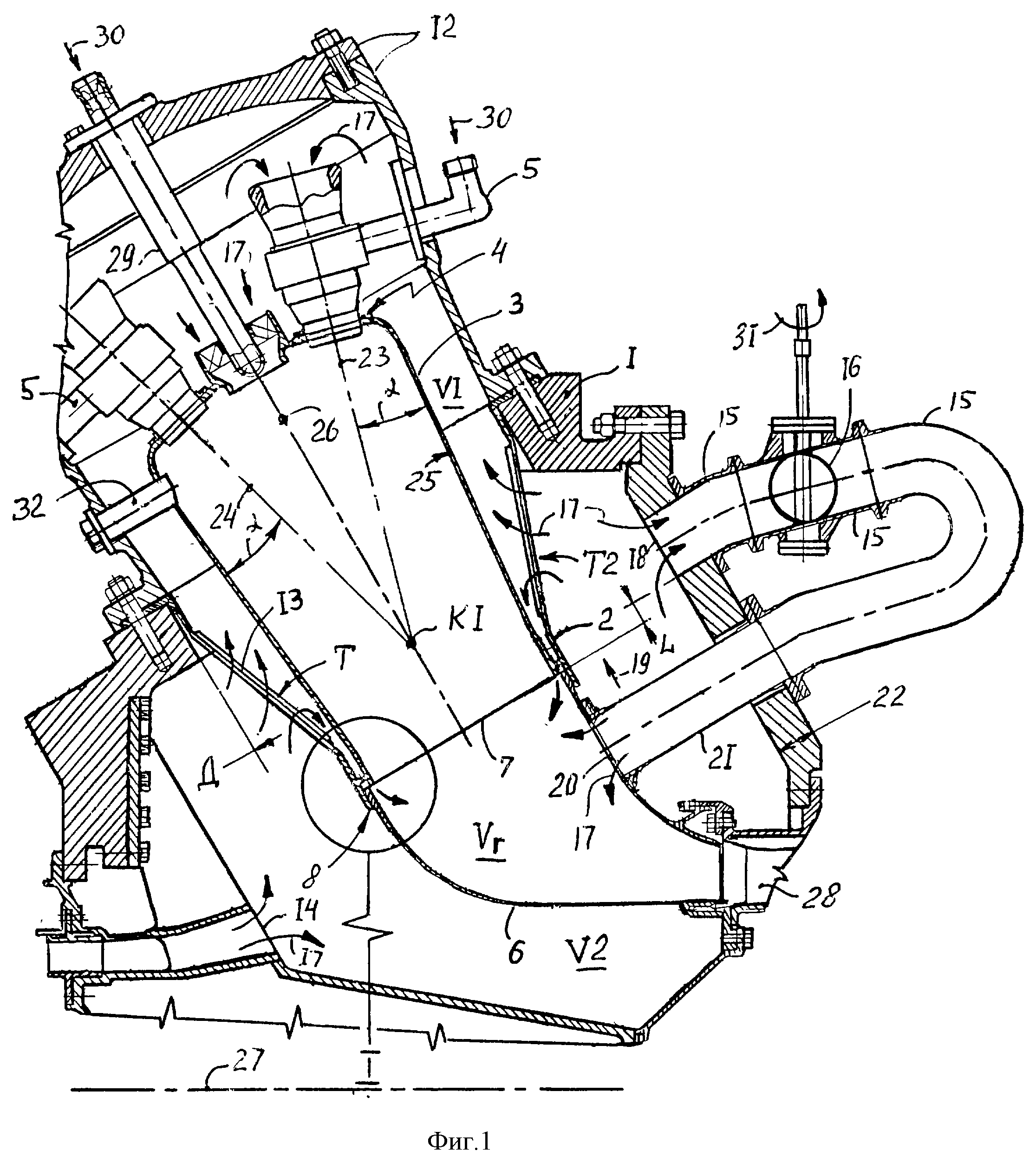

Камера сгорания, работающая преимущественно на сжатом природном газе с низкой токсичностью выхлопных газов, в основном NOx и CO, содержит размещенный внутри корпуса и скрепленный с ним ряд трубчатых кожухов, а внутри каждого кожуха - жаровую трубу с фронтовым устройством, соединенную с горелками и газосборником. Каждая из жаровых труб на выходе скреплена с входной частью кожуха поперечной стенкой с рядом отверстий, образующей кольцевую полость с входным торцом газосборника. Кожух выполнен в форме диффузора по направлению к месту крепления его с корпусом и делит объем камеры сгорания на части, одна из которых равна полости горения жаровой трубы, соединенной с газосборником, а другая в целое число раз превышает объем полости горения. Камера сгорания также содержит расположенные снаружи корпуса воздухопроводы и регуляторы перепуска воздуха из полости камеры в газосборник. Вход воздухопроводов расположен ниже по потоку от соединения кожуха с газосборником, а выход соединен с газосборником сквозь стенки корпуса. Оси горелок расположены под острым углом к стенке жаровой трубы и пересекаются между собой и осью жаровой трубы. Изобретение позволяет снизить токсичность выхлопных газов и уменьшить расход топливного газа путем предотвращения режима высокочастотных колебаний газа (вибрационного горения) и повышения эффективности сгорания топлива. 1 з.п. ф-лы, 2 ил.
