| КАМЕРА СГОРАНИЯ |  |
Номер публикации патента: 2162194 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F23R003/06 | | Аналоги изобретения: | SU 1638478 A1, 30.03.1991. SU 1718609 A1, 10.06.1996. SU 508225 A, 28.04.1976. GB 2176274 A, 20.06.1985. EP 0273126 A, 06.07.1988. FR 2695460 A, 11.03.1994. |
| Имя заявителя: | Общество с ограниченной ответственностью Научно-производственное предприятие "ЭСТ" | | Изобретатели: | Виноградов Е.Д.
Захаров Ю.И.
Сударев А.В.
Сурьянинов В.А. | | Патентообладатели: | Общество с ограниченной ответственностью Научно-производственное предприятие "ЭСТ" |
Реферат | |

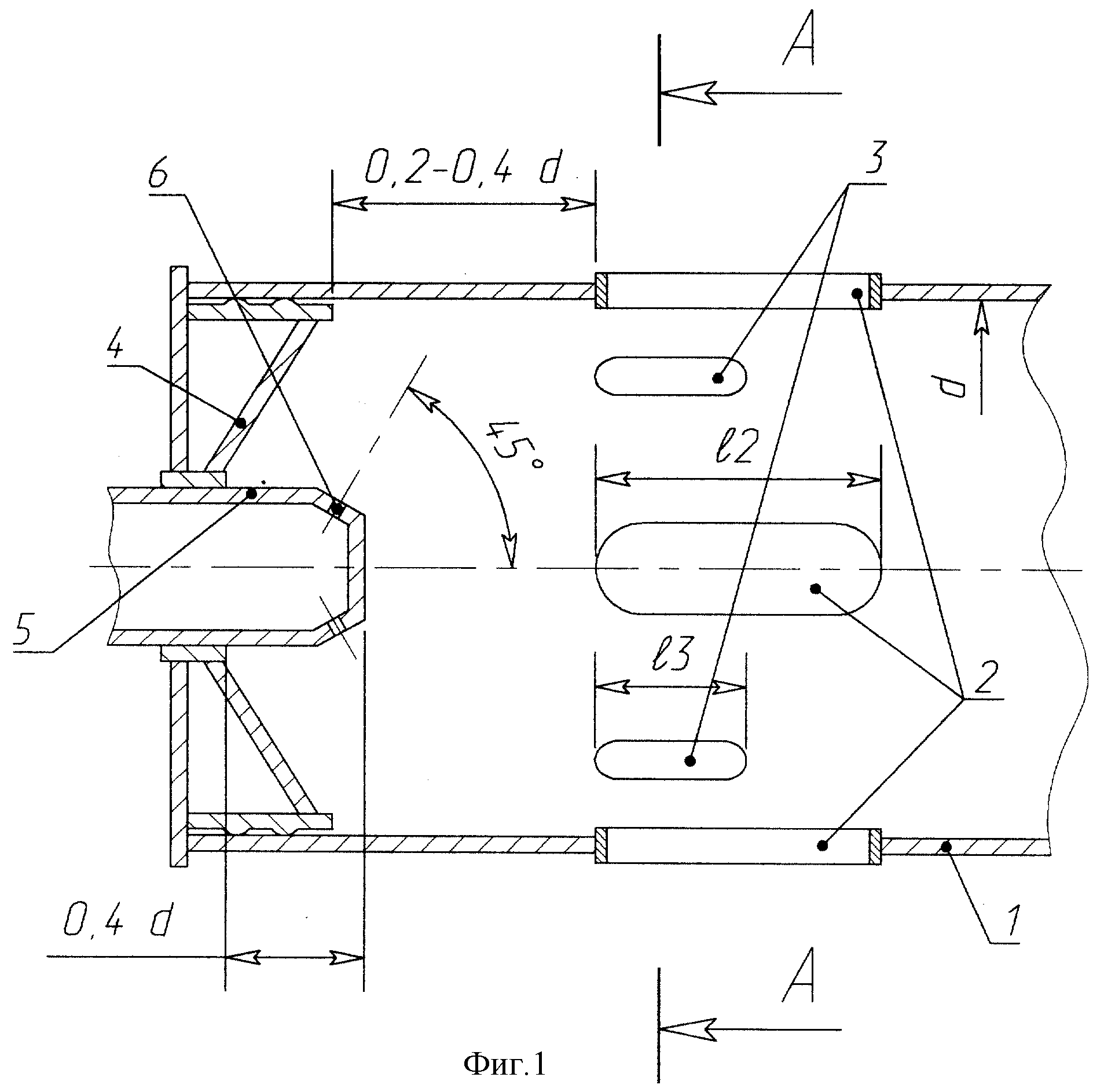

Камера сгорания содержит цилиндрическую жаровую трубу с отверстиями для подачи воздуха в зону горения, которые расположены равномерно по окружности жаровой трубы и выполнены с соответствующей суммарной проходной площадью, и коническое фронтовое устройство с расположенной по его оси газовой горелкой, имеющей кольцевой ряд газораздающих отверстий. Отверстия для подачи воздуха в зону горения выполнены с суммарной проходной площадью Fотв, определяемой по формуле
где αΣ - общий коэффициент избытка воздуха на камеру сгорания; Fкс - суммарная проходная площадь камеры сгорания по воздуху. Отверстия для подачи воздуха в зону горения разделены на большие и малые и расположены равномерно по окружности жаровой трубы на расстоянии, равном 0,2 - 0,4 диаметра жаровой трубы от фронтового устройства. Причем малые отверстия расположены по окружности жаровой трубы между большими отверстиями и их суммарная проходная площадь составляет 0,4 - 0,6 суммарной проходной площади больших отверстий. Изобретение позволяет снизить эмиссию вредных веществ, прежде всего оксида азота. 4 з.п.ф-лы, 2 ил.
|
