US 2668592 А, 09.02.1954. US 4494923 А, 22.01.1985. US 2003/0221455 A1, 04.12.2003. GB 2308179 A, 18.06.1997. SU 569807 A, 25.08.1977.
Имя заявителя:
ОУЭНС-БРОКВЭЙ ГЛАСС КОНТЕЙНЕР ИНК. (US)
Изобретатели:
БОУТРАЙТ Джейсон Дуглас (AU) ПРИКЕТ Гэри (AU) СКОТТ Гарретт Л. (US) ЛИДИ Д. Уэйн (US) ОБИ Чарльз Б. (US)
Патентообладатели:
ОУЭНС-БРОКВЭЙ ГЛАСС КОНТЕЙНЕР ИНК. (US)
Приоритетные данные:
10.05.2006 US 11/431,795
Реферат

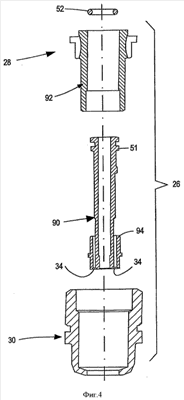

Изобретение относится к искровому зажиганию поступающих из горелки газов для осаждения сажи на контактирующих со стеклом поверхностях формы для формирования стеклянной посулы. Горелка для осаждения угольной сажи на форме (12) для стеклянной посуды содержит форсунку (26) с кольцевым рядом индивидуальных выпускных отверстий (34, 40) для газа, канал для топлива, соединенный с первым множеством (34) выпускных отверстий, и канал для окислителя, соединенный со вторым множеством (40) выпускных отверстий, причем первое множество выпускных отверстий чередуется со вторым множеством выпускных отверстий по кольцевому ряду, образуя чередующиеся по кольцевому ряду выпускные отверстия для топлива и окислителя, и зажигающий электрод для зажигания топлива и окислителя, поступающих из форсунки. Горелка содержит электропроводящую колодку (42), имеющую отверстие (43) и отдельные проходящие через колодку каналы (46, 44) для подачи топлива и окислителя в упомянутое отверстие, причем форсунка (26) содержит наконечник (28), расположенный внутри колпачка (30), установленного с помощью резьбы в отверстии (43), канал (32) для топлива, сообщенный со вторым каналом (46) колодки, канал (38) для окислителя, сообщенный с первым каналом (44) колодки, и электродный канал внутри кольцевого ряда выпускных отверстий, причем зажигающий электрод, который расположен по центру форсунки горелки, расположен внутри электродного канала и внутри кольцевого ряда выпускных отверстий для газа, при этом горелка содержит узел из электрода (54), изолятора (56) и гайки (60), который является удаляемым из узла (66) блока зажигания, причем электродный узел, который предназначен для зажигания топлива и окислителя, поступающих из выпускных отверстий, включает в себя зажигающий электрод (54) в виде стержня, окруженный втулкой (56), изолирующей электрод от форсунки. Горелка содержит установленную на колодке электрическую катушку (68) с входной клеммой (72) для приема сигнала зажигания и выходной клеммой (74), соединенной с зажигающим электродом. Электрическая катушка (68) герметизирована внутри установленного на колодке (42) корпуса (66), причем выходная клемма (74) катушки соединена с соединительной пластиной (62), на которой посредством резьбы установлен зажигающий электродный узел. Первое множество выпускных отверстий представляет собой отдельные круглые выпускные отверстия, а второе множество выпускных отверстий представляет собой отдельные прорези, которые чередуются в пределах ряда выпускных отверстий с круглыми выпускными отверстиями и расположены радиально по отношению к кольцевому ряду для образования смеси топлива и окислителя, у которой центральный участок богат окислителем. Изобретение позволяет создать систему смазки формы для стеклянной посуды, уменьшающей или устраняющей осаждение углерода на искровых электродах. 3 з.п. ф-лы, 6 ил.
