ЕР 0660045 А2, 28.06.1995. US 2002/0094500 A1, 18.07.2002. DE 9412974 U1, 12.01.1995. WO 9706388 A1, 20.02.1997. RU 2101621 C1, 10.01.1998.
Имя заявителя:
ГДЫНЯ Джонатан (DE)
Изобретатели:
ГДЫНЯ Джонатан (DE)
Патентообладатели:
ГДЫНЯ Джонатан (DE)
Приоритетные данные:
04.04.2005 DE 102005015520.0
Реферат

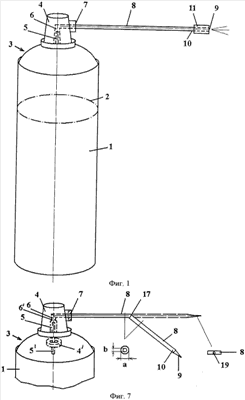

Изобретение относится к энергетике. Устройство для розжига горючих материалов, в частности твердого топлива, например, дерева, древесного угля, содержит контейнер с размещенным в нем под давлением горючим веществом и подпружиненным клапаном, приспособленным для открытия и закрытия, предпочтительно, нажатием подушечкой пальца насадки в виде кнопки, и при этом внутренняя полость указанного контейнера соединена через канал насадки с выходом насадки, снабженным трубчатым удлинителем, имеющим сопло. Контейнер содержит горючее вещество в аэрозольном баллончике. В выходном отверстии контейнера, или в канале насадки, или в трубчатом удлинителе на участке его соединения с насадкой выполнено сужение. Трубчатый удлинитель в выходе насадки установлен с помощью неразъемного соединения. Трубчатый удлинитель на участке около насадки изогнут под прямым углом и установлен в выходе насадки с возможностью вращения. На контейнере размещен держатель с клеммовым креплением для удержания трубчатого удлинителя. Выход насадки имеет прочно соединенную с ним гофрированную трубку, на которую надет гибкий шланг, и трубчатый удлинитель неподвижно закреплен в обращенном от насадки конце гибкого шланга. Гибкий шланг выполнен из материала, обладающего свойством сжатия при температуре более 50°С. Вокруг свободного конца трубчатого удлинителя размещена оболочка с отверстиями для подачи воздуха. Трубчатый удлинитель имеет первое сужение на своем свободном конце и второе сужение на расстоянии от свободного конца, предпочтительно, на конце, соединенном с насадкой. Первое сужение образовано сплющиванием трубчатого удлинителя. Первое сужение на свободном конце образовано в виде сопла. Трубчатый удлинитель имеет длину от 5 см до 60 см, предпочтительно, от 20 см до 30 см и, особо предпочтительно, 20 см. В трубчатом удлинителе непосредственно перед его свободным концом или перед соплом установлен биметаллический элемент, который при нагревании до высоких температур препятствует прохождению горючего вещества. Изобретение позволяет создать устройство для розжига и раздувания огня, которое является простым, надежным и недорогим. 2 н. и 22 з.п. ф-лы, 8 ил.
