Общество с ограниченной ответственностью "Научное Производственное Объединение Верхнерусские Коммунальные Системы" (RU)
Изобретатели:
Сердюков Алексей Алексеевич (RU) Сердюков Алексей Максимович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Научное Производственное Объединение Верхнерусские Коммунальные Системы" (RU)
Реферат

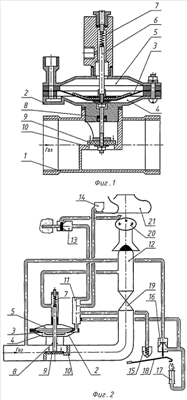

Изобретение относится к энергетике, в частности к энергонезависимым газовым клапанам, используемым в устройствах для сжигания газообразного топлива, и может быть использовано в газогорелочных устройствах паровых и водогрейных котлов наружного и внутреннего размещения и других аппаратах для включения - выключения подачи газообразного топлива по сигналу датчиков температуры, тяги, пламени при нарушении целостности импульсных трубок, падении давления газа. Энергонезависимый газовый клапан состоит из корпуса 1 с установленным на его резьбе мембранным устройством 2, которое содержит мембрану 3 с подмембранной полостью 4 и надмембранной полостью 5, шток 6, который выполнен общим для надмембранной полости 5 и подмембранной полости 4, при этом шток 6 снабжен регулируемой пружиной 7 с возможностью подпружинивания в надмембранной полости 5, а в подмембранной полости 4 содержит уплотнитель 8 с закрепленным на штоке 6 подвижным клапаном 9 с седлом 10, запирающим седло 10 подвижного клапана 9, при этом подмембранная полость 4 соединена с помощью импульсной трубки (на фиг. не обозначена) с управляющим каналом 11, а надмембранная полость 5 соединена импульсной трубкой с газораспределительной трубой 12. Пневматическая схема управления автоматикой также содержит датчик температуры 13, датчик тяги 14, датчик пламени 15, датчик сетевого газа 16, запальную горелку 17, термобиметаллическую пластину 18 датчика пламени 15, газовый кран 19 с подводящим газопроводом (на фиг. не показан), горелку 20, топку 21, при этом подмембранная полость 4 с помощью импульсных трубок соединена с датчиками тяги 14, температуры 13, пламени 15 с возможностью обеспечения давлением газа посредством датчика сетевого газа 16 и жиклера (на фиг. не показан) управляющего канала 11, а надмембранная полость 5 соединена с помощью импульсных трубок с газораспределительной трубой 12 горелки 20. Технический результат, который может быть получен с помощью предлагаемого изобретения, сводится к упрощению конструкции, повышению надежности клапана. 2 ил.
