RU 2193733 С1, 27.11.2002. RU 2283457 С2, 10.09.2006. SU 1158824,30.05.1985. ЕР 0000029698 А1, 03.06.1981. US 6036473 А1, 14.03.2000.
Имя заявителя:
Пинтюшенко Андрей Дмитриевич (RU)
Изобретатели:
Тучков Владимир Кириллович (RU) Пинтюшенко Андрей Дмитриевич (RU) Герцман Лев Ефимович (RU)
Патентообладатели:
Пинтюшенко Андрей Дмитриевич (RU)
Реферат

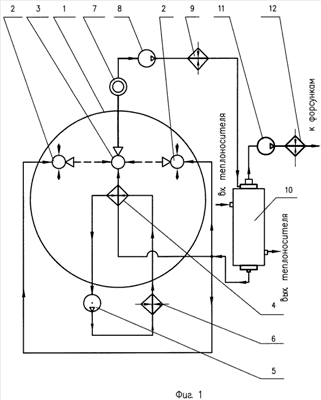

Изобретение относится к способам подготовки обводненного жидкого топлива или обводненных жидких отходов, содержащих органические вещества, к сжиганию. Способ подготовки обводненного жидкого топлива к сжиганию обеспечивается путем подачи его из расходной емкости насосом в самоочищающийся фильтр, где топливо одновременно с очисткой подогревается, при этом неотфильтрованная часть топлива, возвращаемая в расходную емкость, разделяется на три потока, один из которых поступает на установленный в центральной части расходной емкости подогреватель топлива, теплоносителем для которого служит жидкость с низкой температурой затвердения, причем эта жидкость циркулирует по замкнутому контуру, включающему в себя расположенные вне расходной емкости насос и подогреватель жидкости, два же других потока неотфильтрованного топлива смешиваются с помощью гидроструйных насосов, расположенных на периферии емкости вблизи стен с топливом, находящимся в расходной емкости, где, одновременно с его первичным подогревом, осуществляется и первая ступень гомогенизации, затем первично подогретое и гомогенизированное топливо поступает на расположенный в центральной части расходной емкости другой гидроструйный насос, в котором осуществляется еще одна ступень подогрева и гомогенизации, а далее дважды подогретое и гомогенизированное топливо поступает по трубе на размещенный вне расходной емкости роторный смеситель-диспергатор, обеспечивающий третью ступень гомогенизации, после чего трижды подогретое, трижды гомогенизированное топливо вновь поступает в самоочищающийся фильтр, где фильтрат топлива подвергается четвертой ступени гомогенизации, все топливо, поступающее на самоочищающийся фильтр, где осуществляется четвертая ступень его гомогенизации, отфильтрованное топливо подается насосом и подвергается четвертой ступени подогрева в подогревателе, затем поступает на форсунки котлов. Изобретение позволяет получить высокое качество водотопливной смеси из обводненного топлива или обводненных жидких отходов, находящихся в расходной емкости, путем четырехступенчатого подогрева и гомогенизации вышеназванных жидкостей, когда дополнительное обводнение топлива вне емкости недопустимо. 1 ил.
