SU 1163806 A3, 23.06.1985. RU 2016822 C1, 30.07.1994. US 3038643 A1, 12.06.1962. EP 0000882201 B1, 10.01.2001. BY 4846 C1, 30.12.2002. RU 99856 U1, 27.11.2010. JP 0063038816 A, 19.02.1988.
Имя заявителя:
Петров Дмитрий Борисович (RU), Афанасьев Александр Викторович (RU)
Изобретатели:
Петров Дмитрий Борисович (RU) Афанасьев Александр Викторович (RU)
Патентообладатели:
Петров Дмитрий Борисович (RU) Афанасьев Александр Викторович (RU)
Реферат

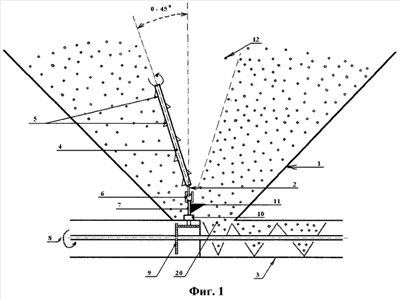

Изобретение относится к устройствам непрерывной подачи трудносыпучих материалов, исключающим зависание в бункере и сводообразование в нем, и может найти применение в различных отраслях народного хозяйства. Устройство подачи твердого топлива состоит из топливного бункера с расположенным на дне ворошителем топлива, имеющем возможность вращаться относительно оси, параллельной вертикальной оси бункера, а также расположенный под ним шнековый конвейер, один конец которого связан с приводом, а другой - с установкой для сжигания. Ворошитель выполнен в виде соединенных карданной передачей лопасти, выполненной в виде полнотелого стального прутка с загнутыми и заостренными пластинами-лопастями в форме профильного ковша экскаватора с основанием треугольной или трапециевидной формы, расположенными на прутке по винтовой линии с угловым смещением 90 градусов относительно друг друга, и установленного в выпускном отверстии топливного бункера параллельно вертикальной оси бункера вала с подгребной пластиной-лопастью, расположенной от карданной передачи до закрепленного на противоположном конце вала опорного подшипника и под углом 30-45 градусов к оси вала, приводимого в движение через зубчатую передачу от привода шнекового конвейера, причем лопасть закреплена на карданном соединении одним концом так, что второй ее конец может описывать кривые в секторе шара с центром в месте соединения лопасти с карданной передачей, образованном прямым перевернутым вверх основанием круговым конусом, ось которого параллельна оси бункера, длина образующей равна длине лопасти, а угол раствора равен 90 градусов. Изобретение позволяет исключить зависание мелкофракционного угля или другого трудносыпучего материала повышенной влажности в бункере и сводообразования в нем, обеспечить непрерывную подачу материала. 2 н.п. ф-лы, 4 ил.
