BG 38593 A1, 15.01.1986. EP 0950856 A1, 20.10.1999. RU 76425 U1, 20.09.2008. RU 2269061 C1, 27.01.2006. SU 612120 A, 25.06.1978. SU 1765623 A1, 30.09.1992. SU 943484 A, 15.07.1982. AU 518557 B1, 08.10.1981.
Имя заявителя:
Открытое акционерное общество "Подольский машиностроительный завод" (ОАО "ЗиО") (RU)
Изобретатели:
Лейкин Владимир Зиновьевич (RU) Клепиков Николай Степанович (RU) Галускин Вадим Борисович (RU) Грузнов Андрей Владимирович (RU) Серант Феликс Анатольевич (RU) Новик Владимир Владимирович (KZ)
Патентообладатели:
Открытое акционерное общество "Подольский машиностроительный завод" (ОАО "ЗиО") (RU)
Реферат

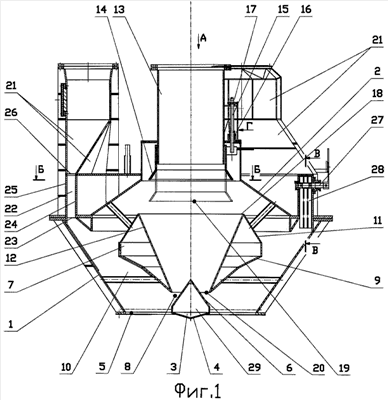

Изобретение относится к подготовке твердого топлива к сжиганию, в частности к пылеприготовлению, и может быть использовано в схемах прямого вдувания на тепловых электростанциях. Конфузорный пылеконцентратор содержит корпус с крышкой, входной отражатель частиц, размещенный в нижней части корпуса и имеющий входную стенку, наклоненную к стенке корпуса с образованием с ней входного конфузорного канала, и выходную стенку, наклоненную к оси корпуса, дополнительный отражатель частиц, расположенный с кольцевым зазором над входным отражателем частиц и имеющий входную стенку, наклоненную к стенке корпуса с образованием с ней дополнительного конфузорного канала, патрубок отвода низкоконцентрированной смеси, размещенный на крышке корпуса по его оси, и патрубок отвода высококонцентрированной смеси, соединенный с корпусом через дополнительный конфузорный канал. Пылеконцентратор снабжен дополнительными патрубками отвода высококонцентрированной смеси, все патрубки отвода высококонцентрированной смеси симметрично расположены по периферии вокруг крышки корпуса и соединены с дополнительным конфузорным каналом через замкнутый канал, дополнительный отражатель снабжен выходной стенкой, наклоненной к оси корпуса, и обечайкой, размещенной внутри дополнительного отражателя и соединенной с его входной и выходной стенками, причем сечение ее верхнего контура выполнено охватывающим в плане входное сечение патрубка отвода низкоконцентрированной смеси, а сечение ее нижнего контура размещено выше поверхности выходной стенки входного отражателя или пересекает ее. Наибольшее поперечное сечение поверхности выходной стенки входного отражателя выполнено охватывающим в плане сечение нижнего контура обечайки. Патрубок отвода низкоконцентрированной смеси выполнен с внешней обечайкой с возможностью ее перемещения внутрь корпуса вдоль его оси. Замкнутый канал снабжен поворотными лопатками. 3 з.п. ф-лы, 5 ил.
