ОРОСИТЕЛЬНАЯ УСТАНОВКА ОТКРЫТОГО ТИПА ДЛЯ ОХЛАЖДЕНИЯ И ЛОКАЛИЗАЦИИ ПРОДУКТОВ СГОРАНИЯ ПРИ ИСПЫТАНИИ ИЛИ ЛИКВИДАЦИИ СЖИГАНИЕМ ЗАРЯДА РАКЕТНОГО ДВИГАТЕЛЯ НА ТВЕРДОМ ТОПЛИВЕ
Высокоэнергетические материалы: демилитаризация, антитерроризм и гражданское применение: тезисы II международной конференции "HEMs-2006, 11-14 т сентября 2006, г.Белокуриха. - М.: ЦНИИХИМ, 2006, с.39. RU 2397352 С1, 20.08.2010. RU 2341730 C1, 20.12.2008. RU 2347180 C1, 20.02.1009. RU 2378577 C1, 10.01.2010.
Имя заявителя:
Открытое акционерное общество "Федеральный научно-производственный центр "Алтай" (RU)
Изобретатели:
Жарков Александр Сергеевич (RU) Литвинов Андрей Владимирович (RU) Попов Владислав Петрович (RU) Нестеренко Александр Прокопьевич (RU) Исаев Владимир Григорьевич (RU) Серов Лев Павлович (RU) Шевырин Анатолий Юрьевич (RU) Лебедев Александр Сергеевич (RU)
Патентообладатели:
Открытое акционерное общество "Федеральный научно-производственный центр "Алтай" (RU)
Реферат

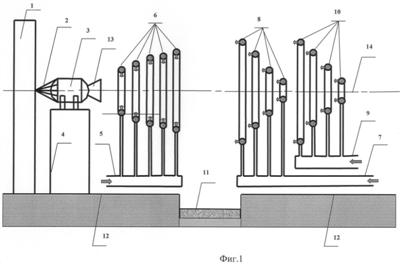

Изобретение относится к области ракетной техники, а именно к оросительной установке открытого типа, устанавливаемой на пути движения продуктов сгорания, для их охлаждения и локализации при горизонтальном расположении ракетного двигателя на твердом топливе, и может быть использовано как при испытании, так и при ликвидации заряда ракетного двигателя на твердом топливе. Установка содержит группу кольцеобразных трубчатых коллекторов с изменяемым в сторону увеличения по длине струи продуктов сгорания радиусом, в каждом из которых выполнены отверстия, ориентированные на подачу воды в перпендикулярном оси струи направлении, обеспечивающие одинаковый для всех коллекторов секундный расход воды. Установка дополнительно снабжена последовательно установленными второй и третьей группами коллекторов. Каждая из групп выполнена из коллекторов с радиусом, изменяемым по длине струи в сторону уменьшения. При этом отверстия в каждом из коллекторов ориентированы на подачу воды навстречу движения струи с обеспечением одинакового или изменяющегося заданным образом секундного расхода воды. Технический результат: повышение эффективности использования установки, расширение эксплуатационных возможностей при обеспечении соответствия экологическим требованиям. 21 ил., 6 пр.
