US 5701881 A, 30.12.1997. FR 2451000 A1, 03.10.1980. RU 2212585 C2, 20.09.2003. SU 1574953 A1, 30.06.1990. FR 600780 A, 15.02.1926.
Имя заявителя:
Министерство промышленности и торговли Российской Федерации (RU)
Изобретатели:
Суханов Валерий Сергеевич (RU) Левин Андрей Борисович (RU) Горбачев Николай Николаевич (RU) Крылов Виктор Михайлович (RU)
Патентообладатели:
Министерство промышленности и торговли Российской Федерации (RU)
Реферат

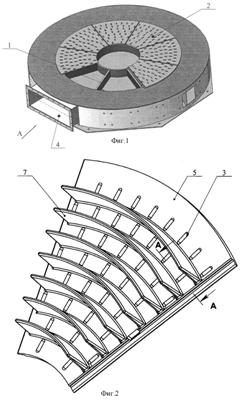

Изобретение относится к теплоэнергетике, в частности к колосниковым решеткам топочных устройств для сжигания твердого топлива, и может быть использовано в топочных устройствах паровых или водогрейных котлов. Колосниковая решетка к топочному устройству для сжигания твердого топлива, которая выполнена в виде размещаемой на опорах топочной камеры круглой плиты со сквозными отверстиями или прозорами для прохода воздуха в камеру, сквозные отверстия или прозоры расположены в концентрично ориентированных относительно центральной зоны плиты рядах, между которыми на тыльной поверхности плиты размещены ребра охлаждения, поперечные сечения прозоров радиально ориентированы относительно центральной зоны плиты, а образующие их поверхностей или оси симметрии сквозных отверстий плиты однонаправленно наклонены к рабочей поверхности плиты с образованием острых углов, вершины которых ориентированы в направлении, противолежащем вращению часовой стрелки, а величина острого угла между образующими поверхностей прозоров или осями симметрии сквозных отверстий и рабочей поверхности плиты составляет 30-60°. Плита образована секторными пластинами, радиально ориентированные поверхности которых имеют выемки и выступы для контактного взаимодействия смежных секторных пластин между собой. При реализации изобретения интенсифицируется процесс сгорания твердого топлива с различным фракционным составом частиц. 1 з.п. ф-лы, 3 ил.
