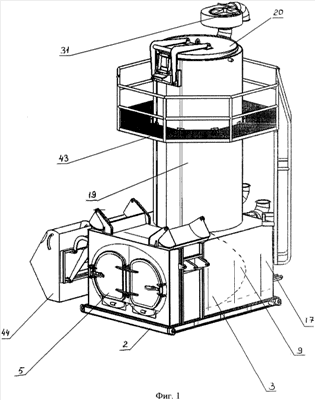

Изобретение относится к устройствам уничтожения отходов путем сжигания топлива и может найти применение в газотурбинных, топочных и теплоэнергетических установках, в установках по переработке и утилизации бытовых и промышленных отходов. Технический результат: увеличение скорости прохождения процесса пиролиза, повышение его стабильности за счет организации более эффективной теплопередачи, а также активного распределения отходящих газов на фильтрующий или каталитический элемент. Пиролизная термогазохимическая установка для утилизации твердых бытовых отходов включает камеру сгорания с колосниками, соединенную с каналом подачи первичного воздуха, термогазохимический реактор, выполненный в виде корпуса с размещенной в нем цилиндрической ретортой, снабженной герметичной крышкой и выходом продуктов пиролиза, и камеру подачи вторичного воздуха. Она снабжена коллектором, фильтрующим блоком, вход которого подключен в верхней части корпуса термогазохимического реактора над цилиндрической ретортой, а выход соединен с камерой подачи вторичного воздуха и атмосферой посредством газохода, обеспечивающего циркуляцию отходящих газов. Камера сгорания и камера подачи вторичного воздуха размещены в отдельном корпусе, разделены криволинейной перегородкой, а полости камер выполнены сообщающимися с полостью корпуса термогазохимического реактора. По внутренней боковой поверхности корпуса термогазохимического реактора закреплены завихрители потока, а боковая поверхность цилиндрической реторты выполнена многослойной. Выход продуктов пиролиза организован в верхней части боковой поверхности реторты и соединен с коллектором, подключенным к каналу подачи первичного воздуха. 16 з.п. ф-лы, 12 ил.
