H.S.PARK et all. Treatment technology for waste containing asbestos by plasma energy. V International Conference "Plasma Physics and Plasma Technologies", Minsk, 2006, p.828-831. RU 2165130 C2, 10.04.2001. US 4559439 A, 17.12.1985. ES 2306536 T3, 01.11.2008.
Имя заявителя:
Закрытое акционерное общество "Бюро Технологии Экспериментального машиностроения" (RU)
Изобретатели:
Вощинин Сергей Александрович (RU) Переславцев Александр Васильевич (RU) Тресвятский Сергей Сергеевич (RU)
Патентообладатели:
Закрытое акционерное общество "Бюро Технологии Экспериментального машиностроения" (RU)
Реферат

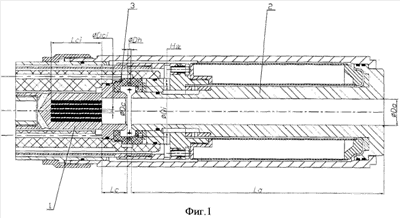

Изобретение относится к области переработки твердых отходов и может быть использовано на промышленных предприятиях, а также в коммунальном хозяйстве. Электродуговой плазмотрон постоянного тока включает соосные полые цилиндрические водоохлаждаемые электроды (анод и катод) с вихревой подачей плазмообразующего газа в зазор между анодом и катодом с помощью форсунки (межэлектродной вставки), выполненной из изолирующего материала, соосной с анодом и катодом и имеющей тангенциальные отверстия для подачи газа, выполненные в плоскости, перпендикулярной оси электродов по касательной к внутренней поверхности форсунки, где анод имеет внутренний диаметр da канала и длину канала Ia=(8÷12)da. Катод выполнен в виде стакана с внутренним диаметром dc=(1÷1,15)da и глубиной Ic=(1÷3)da. Внутренний диаметр форсунки di=(2÷2,5)da, а толщина стенки форсунки, в которой выполнены отверстия в количестве от 4 до 6 для подачи газа, составляет (0,2÷0,3)da, отверстия в форсунке имеют диаметр (0,08÷0,l)da и равномерно расположены по окружности форсунки. Технический результат - увеличение срока службы плазмотрона и расширение диапазона его рабочих характеристик. 3 з.п. ф-лы, 2 ил.
