ЕР 0967434 А1, 29.12.1999. ЕР 1183482 В1, 22.11.2006. US 3989443 A, 02.11.1976. RU 2210024 C1, 10.08.2003. RU 2165560 C1, 20.04.2001. SU 1636635 А1, 23.03.1991.

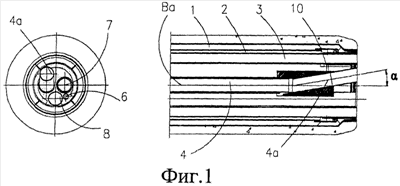

Изобретение относится к горелке для введения твердого, жидкого или газообразного топлива в зону горения печи, такой как ротационная печь для производства цементного шлака или подобная ей печь. Горелка содержит по существу концентрические трубопроводы (1, 2, 3), параллельные главной оси (Ва) горелки и предназначенные для переноса топлива и первичного воздуха к сопловым отверстиям, и дополнительные трубопроводы (4, 6, 7, 8), предназначенные для переноса твердого, жидкого или газообразного топлива к отдельным сопловым отверстиям и расположенные в центральной части горелки (10), отличающаяся тем, что она содержит средство (4а) изменения направления потока топлива, вводимого через по меньшей мере один из указанных дополнительных трубопроводов, расположенных в центральной части (10) горелки, относительно главной оси Ва горелки по меньшей мере частично в восходящем направлении. Средство изменения направления потока топлива, вводимого через по меньшей мере один из дополнительных трубопроводов, расположенных в центральной части горелки, содержит впускной трубопровод (4а), который расположен на выпускном конце указанного трубопровода и непосредственно отходит от него, при этом его центральная линия образует угол с главной осью (Ва) горелки. Впускной трубопровод (4а) выполнен так, что он направлен вверх относительно главной оси (Ва) горелки под углом между 1° и 25°, предпочтительно между 5° и 15°, а наиболее предпочтительно между 7° и 10°. Изобретение позволяет поддерживать альтернативное топливо в пламени в течение более длительного промежутка времени. 9 з.п. ф-лы, 3 ил.
