ЕА 5471 В1, 24.02.2005. US 20090297994 А1, 03.12.2009. SU 1793154 А1, 07.02.1993. SU 1553788 А1, 30.03.1990. US 5881756 A1, 16.03.1999.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Самарский государственный технический университет (RU)
Изобретатели:
Шелудько Леонид Павлович (RU) Бирюк Владимир Васильевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Самарский государственный технический университет (RU)
Реферат

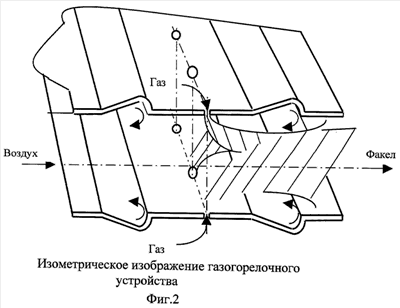

Изобретение относится к теплоэнергетике и может применяться в промышленности и других отраслях народного хозяйства, использующих природный газ в качестве энергоносителя. Устройство для сжигания природного газа содержит корпус с газораздающими отверстиями, перпендикулярными набегающему потоку воздуха, расположенными на расстоянии S друг от друга, и углублениями-стабилизаторами факела. Корпус состоит из верхней и нижней частей, разделенных прямоугольным сквозным каналом, в верхней и нижней частях корпуса по ходу воздуха размещены дополнительные профилированные воздушные рециркуляционные углубления, газораздающие отверстия и дополнительные профилированные стабилизационно-рециркуляционные углубления в верхней части корпуса, газораздающие отверстия в верхней и нижней частях корпуса выполнены соосно, с последовательным чередованием в направлении, перпендикулярном оси корпуса, в верхней части корпуса отношения их больших и меньших диаметров d1 /d2=2/l, 1/2, 2/1, , и, соответственно, d1/d2=1/2, 2/1, 1/2, , в его нижней части, при возможном минимальном S=4d 2 или максимальном S=10d2 расстояниях между осями соседних газораздающих отверстий. Изобретение позволяет повысить эффективность смесеобразования, с обеспечением полноты сгорания природного газа и экологичности газогорелочных устройств. 2 н. и 2 з.п. ф-лы, 2 ил.
