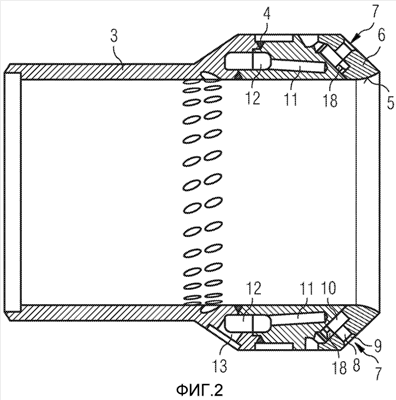

Изобретение относится к области энергетики. Горелка с головкой горелки содержит смешивающую трубу (3) для предварительного смешивания воздуха и топлива, причем система контрольной горелки обеспечена в нижней части смешивающей трубы (3), причем система контрольной горелки содержит кольцевую смешивающую полость (10) с входом для вспомогательного воздуха и для топлива для контрольной горелки и с выпускными соплами (7), смешивающая полость (10) снабжена по меньшей мере двумя завихряющими лопастями (18), расположенными рядом с каждым выпускным соплом (7). Завихряющие лопасти (18) по меньшей мере почти полностью перекрывают высоту смешивающей полости (10) относительно осевого направления выпускных сопел (7). Завихряющие лопасти (18) расположены как пары завихряющих лопастей (18). Одна завихряющая лопасть (18) пары завихряющих лопастей (18) расположена на внешней части, а вторая завихряющая лопасть (18) расположена на внутренней части смешивающей полости (10), если смотреть в радиальном направлении горелки. Завихряющие лопасти (18) полностью интегрированы с наконечником (1) горелки. Головка горелки содержит наконечник (1), промежуточное кольцо (2) и смешивающую трубу (3), собранные друг с другом для образования головки горелки. По окружности промежуточного кольца (2) расположены воздушные впускные отверстия (15), соединенные с воздушными каналами (14). На выходном конце каждого воздушного канала (14) расположено одно или более отражающее отверстие (16), и отражающие отверстия (16) выходят в смешивающую полость (10). Выпускное сопло (7) имеет круглое или коническое, или эллиптическое сечение. Изобретение позволяет предотвратить распространение пламени против потока. 2 н. и 10 з.п. ф-лы, 6 ил.
