US 4431403 А, 14.02.1984. US 5049066 А, 17.09.1991. US 7029272 B2, 18.04.2006. US 2004/0131986 A1, 08.07.2004. SU 237320 A1, 12.02.1969.
Имя заявителя:
ДЖЕНЕРАЛ ЭЛЕКТРИК КОМПАНИ (US)
Изобретатели:
БОАРДМЭН Грегори Аллен (US) ДЖОНСОН Томас Эдвард (US)
Патентообладатели:
ДЖЕНЕРАЛ ЭЛЕКТРИК КОМПАНИ (US)
Приоритетные данные:
18.09.2006 US 11/532,546
Реферат

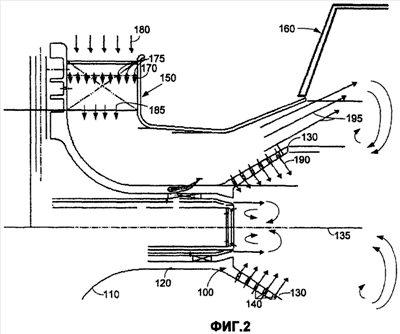

Изобретение относится к топливной форсунке для использования в камере сгорания газотурбинного двигателя. Узел (100) форсунки сгорания, окруженный узлом (150) завихрителя, прикрепленным к камере (160) сгорания газовой турбины и выполненным с возможностью обеспечения смешанного потока топлива (170) и воздуха (180) для его транспортировки к камере сгорания, содержит центральный корпус (120) и коническую форсунку (130), продолжающуюся из центрального корпуса (120) и содержащую множество расположенных в ней отверстий (140), причем множество отверстий продолжается через коническую форсунку и разнесено по длине конической форсунки таким образом, что частичный поток смешанного потока проходит через множество отверстий в камеру сгорания, а остаточный поток (195) смешанного потока (185) обходит частичный поток смешанного потока через множество отверстий и протекает непосредственно из узла (150) завихрителя в камеру (160) сгорания. Изобретение позволяет снизить выбросы NOx при одновременном уменьшении или исключении динамической нестабильности. 2 н. и 7 з.п. ф-лы, 2 ил.
