RU 2396488 C1, 10.08.2010. RU 2234028 C2, 10.08.2004. SU 1703916 A1, 07.01.1992. RU 2107224 C1, 20.03.1998. EP 0001318354 B1, 18.06.2008.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Казанский государственный энергетический университет" (КГЭУ) (RU)
Изобретатели:
Таймаров Михаил Александрович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Казанский государственный энергетический университет" (КГЭУ) (RU)
Реферат

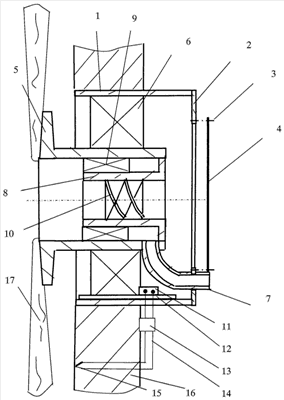

Изобретение относится к технологии сжигания газообразного топлива в топках котлов и печах. Горелка для сжигания газа содержит цилиндрический корпус с регулируемым шибером для подачи воздуха, в котором установлен сборочный узел подачи воздуха и газа, включающий в себя завихрители газа и вторичного воздуха, имеющие равное количество аксиально расположенных лопаток, стабилизатор с трубой подачи газа, на наружной цилиндрической поверхности которого жестко закреплены лопатки завихрителя вторичного воздуха, при этом во внутренней полости стабилизатора соосно размещен и жестко закреплен у торца подачи воздуха и газа инжектор, на наружной поверхности которого жестко закреплены лопатки завихрителя газа, а с внутренней стороны - пластинчатый завихритель первичного воздуха с двумя потоками крутки, причем лопатки завихрителей газа и вторичного воздуха и пластинчатый завихритель имеют одинаковое направление крутки. В горелку введена зубчатая рейка, неподвижно закрепленная в цилиндрическом корпусе, и система контроля температуры топочной обмуровки, включающая преобразователь термо-эдс, электрически связанный с термопарой, установленной заподлицо с внутренней поверхностью топочной обмуровки, при этом сборочный узел подачи воздуха и газа выполнен подвижным и установлен с возможностью осевого перемещения относительно цилиндрического корпуса посредством дополнительно введенного в горелку и соединенного с преобразователем термо-эдс электродвигателя с механизмом перемещения по зубчатой рейке, неподвижно закрепленного на базовой лопатке завихрителя вторичного воздуха. Изобретение позволяет исключить термический перегрев топочной обмуровки путем обеспечения автоматического регулирования расстояния между факелом горелки и поверхностью обмуровки в зависимости от тепловой мощности факела. 1 ил.
