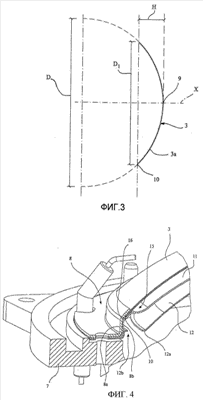

Горелка, в частности, для газового топлива с предварительным смешиванием содержит корпус (2) горелки, выполненный с возможностью размещения в камере (4) сгорания нагревательного устройства, причем корпус (2) горелки снабжен головкой (3) горелки, на которой сжигается воздушно-газовая смесь, подаваемая в камеру (4) сгорания, головка (3) горелки имеет поверхностный профиль (3а) в виде куполообразного сферического сегмента, причем высота (Н) купола меньше половины диаметра (D) сферы, к которой принадлежит сегмент. Высота (Н) куполообразного сферического сегмента меньше половины диаметра (D1) основной окружности купола. Головка (3) горелки выполнена или из металлического материала, или из перфорированного листа металла, или в виде металлической решетки или сетки, или из волокна. Горелка содержит средство и ответное средство для крепления головки (3) горелки к опорному фланцу (8) головки, причем средство и ответное средство содержат, по меньшей мере, одно посадочное место (16) на фланце (8), выполненное в виде кармана, и, по меньшей мере, один участок периметрического края (10) основания купола, причем посадочное место (16) выполнено с возможностью вхождения в зацепление с упомянутым участком купола с возможностью ограниченного относительного скольжения, тем самым прикрепляя головку (3) к фланцу (8) с одновременным обеспечением возможности свободного расширения головки (3), в частности ее теплового расширения относительно посадочного места (16). Горелка содержит устройство для направления воздушно-газовой смеси к головке (3) горелки, которое содержит стенку (12), расположенную внутри купола на расстоянии от внутренней поверхности купола, при этом поток воздушно-газовой смеси направляется между поверхностью головки (3) и стенкой (12) по направлению к головке горелки, причем стенка расположена коаксиально с головкой (3) и имеет изогнутый профиль, выпуклость которого обращена к головке (3) горелки. Между стенкой (12) и головкой (3) выполнен распределительный элемент (11) для подачи потока горючей смеси к головке (3). Изобретение позволяет расширять головку горелки, что обеспечивает эксплуатационную надежность горелки. 20 з.п. ф-лы, 8 ил.
