US 4518346 А, 21.05.1985. US 5842849 А, 01.12.1998. US 6035846 А, 14.03.2000. DE 4125308 A1, 04.02.1993. RU 2005118090 A, 20.01.2006.
Имя заявителя:
БСХ БОШ УНД СИМЕНС ХАУСГЕРЕТЕ ГМБХ (DE)
Изобретатели:
НАУМАНН Йорн (DE) КАДО Кристоф (FR)
Патентообладатели:
БСХ БОШ УНД СИМЕНС ХАУСГЕРЕТЕ ГМБХ (DE)
Приоритетные данные:
13.11.2006 DE 102006053426.3
Реферат

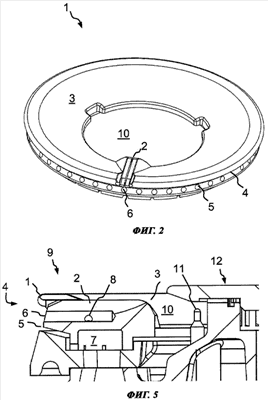

Изобретение относится к кольцевой головке для газовой горелки. Кольцевая головка (1) для газовой горелки (9) с распределительной камерой (7) с газовыпускными отверстиями (5), проходящими по внешней окружности (4) кольцевой головки (1), и с открытой с одной стороны наружу щелью (2) переноса зажигания между внутренней окружностью (3) кольцевой головки (1) и внешней окружностью (4) кольцевой головки (1), с газопроводящим каналом (6), к которому щель (2) переноса зажигания открывается по меньшей мере частично, и по меньшей мере с одним газоподводящим отверстием (8) между распределительной камерой (7) и газопроводящим каналом (6). Газопроводящий канал (6) и щель (2) переноса зажигания расположены симметрично друг к другу, и газоподводящее отверстие (8) расположено в области газопроводящего канала (6) со сдвигом под углом к щели (2) переноса зажигания. Газопроводящий канал (6) или закрыт в направлении ко внутренней окружности (3), или открыт в направлении ко внутренней окружности (3). Имеется более одного газоподводящего отверстия (8). По меньшей мере два газоподводящих отверстия (8) расположены со сдвигом под углом относительно друг друга. По меньшей мере два газоподводящих отверстия (8) расположены симметрично. Изобретение позволяет создать более равномерный пояс пламени на щели переноса зажигания между внутренним и внешним контурами горения. 2 н. и 9 з.п. ф-лы, 7 ил.
