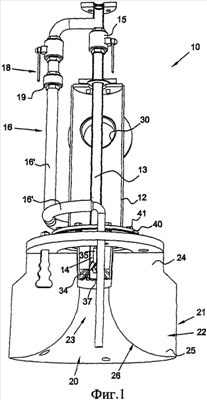

Изобретение относится к области энергетики, в частности к плоскопламенной сводовой горелке. Плоскопламенная сводовая горелка (10), предназначенная для установки в своде (21), который ограничивает камеру (20) горения стальной термической печи, содержит основной металлический полый цилиндрический корпус (12), одиночный канал (13) для подачи топливного газа, концентричный основному корпусу (12), центральное внутреннее сопло (14) для впрыскивания топливного газа и одинарный воздушный канал (30), присоединенный к основному корпусу (12). Горелка содержит по меньшей мере два внешних сопла (17), расположенные снаружи основного корпуса (12), для впрыскивания топлива в камеру горения (20), первое распределительное устройство (15), выполненное в виде распределительного клапана для регулирования расхода центрального потока топливного газа, газораспределительную систему (16), состоящую из ряда труб (16) и предназначенную для питания указанных по меньшей мере двух внешних сопел (17), второе распределительное устройство (18), обозначенное как второй распределительный клапан, предназначенное для регулирования расхода потока газа в указанных по меньшей мере двух внешних соплах (17), причем с помощью указанных распределительных клапанов (15, 18) можно регулировать процент распределения газа между центральным внутренним соплом (14) и указанными по меньшей мере двумя внешними соплами (17) с обеспечением возможности осуществления непрерывного перехода от пламенного рабочего режима, в котором топливо направляется только через центральное газовое сопло (14), к беспламенному режиму, в котором топливо отводится только через внешние газовые сопла (17). Изобретение позволяет обеспечить низкий уровень выбросов NOx в атмосферу. 15 з.п. ф-лы, 5 ил.
