ИНЖЕКЦИОННАЯ СМЕСИТЕЛЬНАЯ ГОРЕЛКА

Номер публикации патента: 2419744

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2009128440/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F23D014/64   F23D014/74
Аналоги изобретения: SU 811056 А, 07.03.1981. SU 1216565 А, 07.03.1986. SU 805009 А1, 15.02.1981. SU 121729 А, 22.08.1959. US 6623267 А, 23.09.2003. US 5718573 А, 17.02.1998.

Имя заявителя: Павлов Григорий Иванович (RU)
Изобретатели: Павлов Григорий Иванович (RU)
Кириченко Сергей Михайлович (RU)
Патентообладатели: Павлов Григорий Иванович (RU)

Реферат

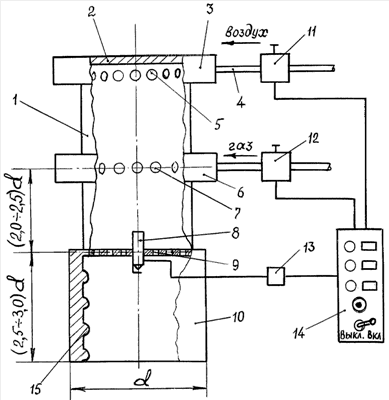

Изобретение относится к нагревательным устройствам и установкам для сжигания газа, которые могут быть использованы в различных областях техники для нагрева деталей, сжигания различных бытовых, промышленных и конверсионных отходов и др. Инжекционная смесительная поджиговая горелка (далее - устройство), содержащая трубчатый (цилиндрический) корпус с газовым коллектором, подключенным к полости корпуса кольцевым рядом наклонных сопел, верхняя часть трубчатого (цилиндрического) корпуса закрыта крышкой, совмещенной с воздушным кольцевым коллектором с входным патрубком и выходными отверстиями, а нижняя часть - решеткой, играющей роль стабилизатора горения, в центре которой соосно трубчатому (цилиндрическому) корпусу расположен электрический источник розжига (электросвеча). Решетка с электрическим источником розжига (электросвечой) расположена в трубчатом (цилиндрическом) корпусе на удалении 2-2,5 калибра ниже газового коллектора и на 2,5-3 калибра выше нижнего торцевого среза трубчатого (цилиндрического) корпуса камеры горения. Внутренняя стенка цилиндрического корпуса камеры горения выполнена оребренной. Устройство снабжено системой контроля и управления, состоящей из регулятора и расходомера воздуха, регулятора и расходомера газа, системы «включения - выключения» электрической запальной свечи, пульта управления и контроля. Изобретение позволяет форсировать тепловую мощность горения с заданным коэффициентом избытка воздуха и с сохранением устойчивого факела пламени, улучшить эксплуатационные характеристики горелки, улучшить компоновку горелки, связанную с особым расположением электросвечи внутри трубчатого корпуса, повысить надежность воспламенения топлива из-за размещения контактов электросвечи в центре потока газовоздушной смеси, обеспечить надежную стабилизацию пламени в момент выхода горелки на режим и при ее дальнейшей работе, а также - предотвратить проскок пламени в зону смешения. 3 з.п. ф-лы, 1 ил.
