US 2003/0075164 A1, 24.04.2003. WO 2004/044490 A1, 27.05.2004. US 5464345 A, 07.11.1995. US 6325619 B2, 04.12.2001. RU 2035660 C1, 20.05.1995.
Имя заявителя:
Электролюкс Хоум Продактс Корпорейшн Н.В. (BE)
Изобретатели:
СТАРНИНИ Марко (IT) СТРАДА Стефано (IT)
Патентообладатели:
Электролюкс Хоум Продактс Корпорейшн Н.В. (BE)
Приоритетные данные:
17.02.2005 EP 05101195.5
Реферат

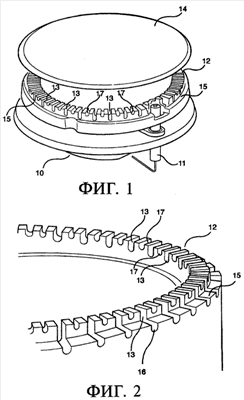

Изобретение относится к газовой горелке, в частности, для бытовых кухонных плит. Газовая горелка содержит чашеобразный корпус (10), сопряженный с газовой форсункой, зубчатый венец (12) с множеством первых пламенных каналов (13), расположенных по окружности вдоль периферии венца (12), и верхнюю крышку (14), закрывающую горелку сверху, причем на по меньшей мере части внешней поверхности зубчатого венца (12) выполнена периферическая ступенька (15), и дополнительно вдоль периферии венца (12) по окружности расположены вторые пламенные каналы (17) с уменьшенной площадью. Смежные первые пламенные каналы (13) отделены один от другого одним вторым пламенным каналом (17), расположенным между ними, так что первые пламенные каналы (13) и вторые пламенные каналы (17) размещены на венце на равном расстоянии друг от друга. Горелка содержит вертикальную мини-трубку Вентури, для осуществления первичной аэрации над рабочей поверхностью плиты. Периферическая ступенька (15) выполнена ниже уровня первых пламенных каналов (13) и имеет гладкую поверхность. Периферическая ступенька (15) по меньшей мере частично пересечена радиальными канавками (16), соединенными с соответствующими первыми пламенными каналами (13) зубчатого венца (12). Верхняя крышка (14) имеет по существу такой же диаметр, как у зубчатого венца (12). 5 з.п. ф-лы, 4 ил.
