ГАЗОВАЯ ГОРЕЛКА

Номер публикации патента: 2391603

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2008122312/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F23D014/02   F23D014/46
Аналоги изобретения: SU 240154 А, 23.09.1985. SU 1682720 А2, 07.10.1991. SU 1467319 А1, 23.03.1989. DE 29522177 U1, 14.09.2000.

Имя заявителя: Ярыгин Леонид Анатольевич (RU),
Ермаков Игорь Германович (RU)
Изобретатели: Ярыгин Леонид Анатольевич (RU)
Ермаков Игорь Германович (RU)
Патентообладатели: Ярыгин Леонид Анатольевич (RU)
Ермаков Игорь Германович (RU)

Реферат

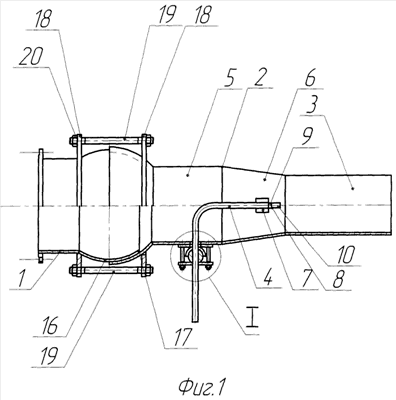

Изобретение относится к устройствам для сжигания низкокалорийных газов. Газовая горелка включает корпус, газовое сопло с насадкой в передней части, трубку для подвода компрессорного воздуха, установленную на оси газового сопла, механизм для перемещения трубки подвода компрессорного воздуха и механизм для перемещения сопла в корпусе горелки, газовое сопло выполнено из жестко соединенных цилиндрического патрубка и конфузора, на трубке для подвода компрессорного воздуха перед насадкой горелки жестко закреплены четыре направляющие пластины прямоугольной формы, две пластины - вертикально, а две - горизонтально, а в конце трубки установлено сопло в виде конфузора с цилиндрической насадкой, механизм перемещения трубки подвода компрессорного воздуха выполнен в виде шарового соединения, состоящего из усеченного цельнометаллического шара со сквозным отверстием и полой полусферы с отверстием в центре, причем шар по сквозному отверстию жестко соединен с трубкой, а полусфера жестко соединена с цилиндрическим патрубком и с его боковым отверстием, отверстия полусферы и цилиндрического патрубка соосны, соединение шара и полусферы выполнено посредством фланца, жестко закрепленного на усеченной части шара, четырех шпилек, жестко закрепленных на цилиндрическом патрубке газового сопла, и гаек, механизм перемещения газового сопла выполнен в виде шарового соединения, состоящего из полого сквозного усеченного шара и полой полусферы с отверстием в центре, причем шар усеченной частью жестко и соосно соединен с корпусом, полусфера жестко и соосно соединена с цилиндрическим патрубком газового сопла, соединение шара с полусферой выполнено при помощи двух фланцев, один из которых жестко закреплен на корпусе, а другой фланец - на цилиндрическом патрубке газового сопла, фланцы соединены между собой при помощи болтов и гаек. Технический результат использования газовой горелки заключается в возможности полного сжигания низкокалорийных газов с предварительным и тонким регулированием длины и ориентации факела в теплотехническом аппарате и с тепловой производительностью, необходимыми, например, для сушки, прокалки и обжига различных материалов, простота конструкции обеспечивает повышенную надежность горелки в эксплуатации, а конструктивно обусловленное наличие газовоздушной смеси только в насадке горелки обеспечивает взрывобезопасность горелки. 4 ил.
