ВИНТОВКИН А.А. и др. Горелочные устройства промышленных печей и топок. Справочник. - М.: Интермет инжиниринг, 1999, с.305-307, р.7.44. RU 2018768 C1, 30.08.1994. RU 2234639 C2, 20.08.2004. SU 1725021 A1, 07.04.1992. SU 151762 A, 11.03.1963. US 2005/0181321 A1, 18.08.2005.
Имя заявителя:
Трусов Владимир Александрович (RU)
Изобретатели:
Трусов Владимир Александрович (RU)
Патентообладатели:
Трусов Владимир Александрович (RU)
Реферат

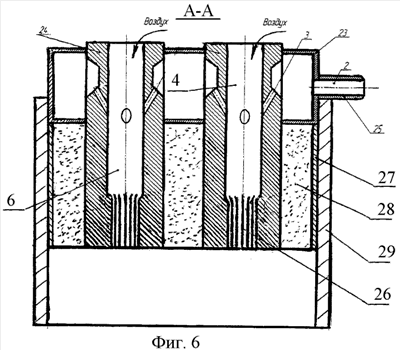

Изобретение относится к газовым горелкам и может быть использовано для сжигания газообразного топлива в топках котлов и промышленных печей. Газовая инжекционная горелка содержит стабилизирующий пламя туннель, огнеупорную набивную массу, восемь цилиндрических смесителей, объединенных общей сварной газораспределительной камерой, в каждом смесителе просверлено четыре сопла под углом 25° к их осям. Горелка содержит кожух, приваренный к газораспределительной камере, в который набивается огнеупорная набивная масса, литой стабилизирующий пламя туннель, который надевается на газораспределительную камеру и кожух и приваривается по периметру к газораспределительной камере, на концах смесителей внутри их центрального канала имеются ребра. Смесители и стабилизирующий пламя туннель изготавливают из жаростойкого чугуна. Изобретение позволяет увеличить эксплуатационную надежность горелки за счет процесса обмуровки горелки в тепловом или плавильном агрегате. 1 з.п. ф-лы, 6 ил.
