ГОРЕЛКА ДЛЯ СЖИГАНИЯ ГАЗОВ

Номер публикации патента: 2179685

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2000120595/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F23D014/20
Аналоги изобретения: ВИНТОВКИН А.А. и др. Горелочные устройства (конструкции и технические характеристики)//Справочник. - М.: Интермет инжиниринг, 1999, с.141-146, рис. 5.14. SU 454396 А, 18.03.1975. SU 1280274 А1, 30.12.1986. GB 2175684 А, 03.12.1986. DE 3702415 С1, 21.04.1988. DE 3722446 А1, 04.02.1988.

Имя заявителя: Тишин Анатолий Петрович
Изобретатели: Тишин А.П.
Патентообладатели: Тишин Анатолий Петрович

Реферат

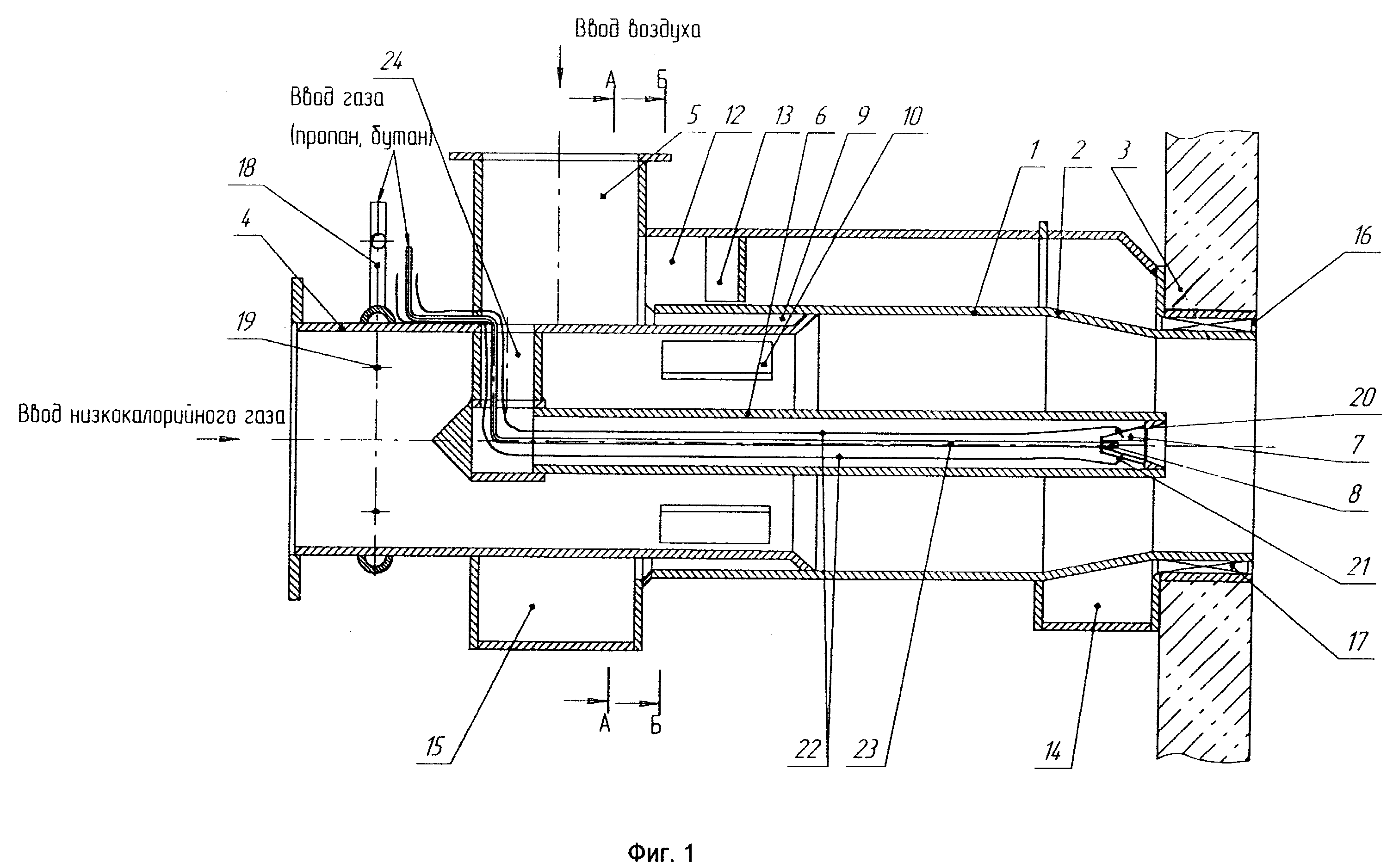

Изобретение может быть использовано для выработки тепла, нагрева разнообразного технического и технологического оборудования в теплоэнергетической, энергомашиностроительной, химической и других отраслях. Горелка содержит сужающийся к амбразуре корпус, трубопровод газообразного топлива, боковой патрубок подвода дутьевого воздуха, кольцевой воздушный коллектор, расположенную по оси горелки трубу, заканчивающуюся вблизи амбразуры, с концевым завихрителем и газовым соплом, трубопровод газообразного топлива, смонтированный внутри кольцевого воздушного коллектора, причем его выходная часть образует тупиковый кольцевой канал длиной L/dтр = 0,2...2, где dтр - диаметр трубопровода подвода газа, во внутренних стенках этого канала предусмотрены окна, через которые в газ вдувается поступающий из кольцевого коллектора воздух, вдоль корпуса горелки снаружи смонтирован воздухопровод с размещенной внутри него регулирующей заслонкой, на сужающейся части корпуса предусмотрен кольцевой коллектор периферийного воздуха, вход которого посредством воздухопровода связан с кольцевым воздушным коллектором, а выход состыкован с продольным кольцевым каналом периферийного воздуха, содержащим лопатки для закрутки воздуха. Технический результат заключается в реализации процесса предварительного смешения газа и воздуха, получении гомогенной воздушной смеси с недостатком воздуха относительно стехиометрии и снижении количества NОx и CО. 3 з.п. ф-лы, 3 ил.
