RU 2338120 C1, 10.11.2008. RU 2005955 C1, 15.01.1994. RU 2343351 C1, 10.01.2009. SU 1190145 A1, 07.11.1985. SU 1719785 A1, 15.03.1992. WO 2002/006727 A1, 24.01.2002.
Имя заявителя:
Герцман Лев Ефимович (RU)
Изобретатели:
Евдомашко Дмитрий Евгеньевич (RU) Гачков Сергей Иванович (RU) Тучков Владимир Кириллович (RU) Пинтюшенко Андрей Дмитриевич (RU) Герцман Лев Ефимович (RU)
Патентообладатели:
Герцман Лев Ефимович (RU)
Реферат

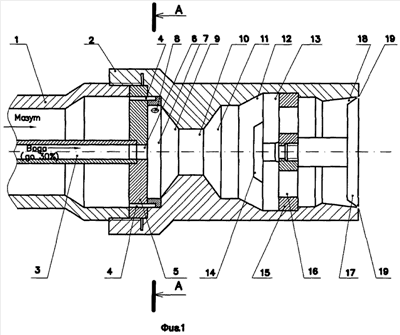

Изобретенне относится к энергетике и может быть использовано для распыливания вязких горючих жидкостей при отсутствии пара (в водогрейных котлах). Форсунка содержит цилиндрический корпус с размещенным в нем центральным каналом, навинченную на корпус накидную гайку, внутри которой размещены: упорная шайба; отбойник, выполненный в форме гриба с плоским верхом, обращенного «шляпкой» навстречу потоку топливной эмульсии, закрепленного «ножкой» на распределительной шайбе, в которую ввинчен распределитель топливной эмульсии, также имеющий форму гриба с плоским верхом, обращенным навстречу потоку эмульсии, образующий с внутренней поверхностью накидной гайки кольцевой канал, заканчивающийся круговым щелевым каналом для выхода топливной эмульсии; причем накидная гайка и распределитель эмульсии выполнены из жаропрочной стали, центральный канал примыкает к осевому отверстию упорной шайбы, имеющей периферийные отверстия, служащие периферийными каналами, к упорной шайбе примыкает предназначенный для образования топливной эмульсии завихритель топлива с отверстиями для выхода последнего, осевое отверстие упорной шайбы сообщено с завихрителем, при этом центральный канал предназначен для подачи перегретой воды, а периферийные каналы - для подачи топлива (мазута). Технический результат заключается в повышении эффективности горения факела путем хорошей гомогенизации топлива за счет смешивания его с распыливающим агентом - парами перегретой воды, масса которой может составлять до 30% от массы топлива, и удара образовавшейся топливной эмульсии о нагретые поверхности отбойника и распылителя. 2 ил.
