Реферат

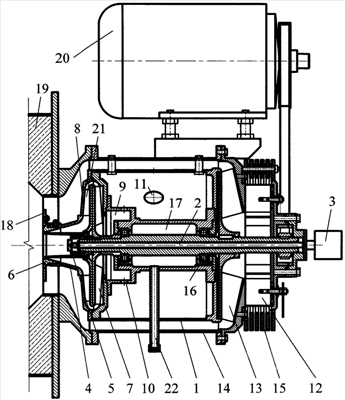

Изобретение относится к области теплоэнергетики, а именно к ротационным горелкам, предназначенным для подачи жидкого (предпочтительно тяжелого) топлива, отработанного масла и воздуха в топки котлов малой мощности (до 1 МВт), и может быть использовано в различных отраслях, где используются топливосжигающие устройства. Горелка содержит корпус, в полости которого установлен с возможностью вращения от привода полый вал, один конец которого связан с узлом топливоподачи, а на втором конце смонтирован соосно валу распыливающий стакан, в объем которого открыт выходной конец полого вала, снабженный разбрызгивателем топлива, и рабочее колесо вентилятора подачи первичного воздуха, жестко закрепленное на полом валу в полости кожуха, выпускной патрубок которого коаксиально охватывает распыливающий стакан, а тыльная сторона которого воздухоподводящим каналом связана с атмосферой, при этом горелка снабжена средством подачи вторичного воздуха, полый вал выполнен с возможностью вращения с частотой 7500-8000 об/мин, при этом средство подачи вторичного воздуха содержит воздухонаправляющий аппарат, размещенный на торце корпуса, аэродинамически связанный со вторым рабочим колесом вентилятора, жестко закрепленным на полом валу в полости дополнительного кожуха, герметично охватывающего с зазором корпус, при этом входное отверстие направляющего аппарата вторичного воздуха снабжено глушителем шума, выполненным в виде набора кольцевых пластин из гибкого пористого материала, например войлока или фетра, размещенных с щелевым зазором относительно друг друга с образованием цилиндрической конструкции, охватывающей периметр входного отверстия направляющего аппарата, кроме того, входной участок дополнительного кожуха выполнен диффузорным, а его выходной участок выполнен конфузорным, с охватом выпускного патрубка кожуха рабочего колеса вентилятора подачи первичного воздуха и соосно ему, при этом выпускное отверстие воздухонаправляющего аппарата снабжено стабилизатором потока вторичного воздуха. Кроме того, полый вал установлен в подшипниках, размещенных в масляной ванне, установленной в полости корпуса соосно полому валу. Кроме того, распыливающий стакан установлен с возможностью возвратно-поступательного перемещения по ступице рабочего колеса вентилятора и связан с ним посредством резьбового соединения с возможностью замены распыливающего стакана одной длины и/или конусности на распыливающий стакан другой длины и/или конусности. Кроме того, на внутренней поверхности кожуха рабочего колеса вентилятора подачи первичного воздуха, со стороны выпускного патрубка выполнены спрямляющие направляющие потока первичного воздуха. При этом направляющие потока первичного воздуха выполнены радиально-изогнутыми в сторону, противоположную направлению вращения рабочего колеса вентилятора. Изобретение обеспечивает устойчивое пламя при сжигании любых видов топлива, включая высоковязкие, при этом происходит практически полное сгорание тяжелых высоковязких топлив, что обусловливает экономичность заявленной горелки по сравнению с известными конструкциями до 5%, характеризуется простотой, надежностью, отсутствием быстроизнашивающихся узлов и деталей, ремонт горелки практически сводится к своевременной замене подшипников качения и сальников. 4 з.п. ф-лы, 1 ил.
