RU 2101617 C1, 10.01.1998. RU 2008130847 A, 27.01.2010. SU 334433 A1, 30.03.1972. US 5052626 A, 01.10.1991.
Имя заявителя:
Кочетов Олег Савельевич (RU), Стареева Мария Олеговна (RU)
Изобретатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Реферат

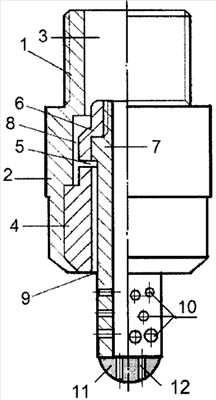

Изобретение относится к технике распыления жидкости и может быть использовано в противопожарной технике, в сельском хозяйстве, в устройствах химической технологии и в теплоэнергетике. Форсунка содержит полый корпус с соплом и центральным сердечником, корпус выполнен с каналом для подвода жидкости и имеет соосную, жестко связанную с корпусом втулку с закрепленным в ее нижней части соплом, выполненным в виде цилиндрической двухступенчатой втулки, верхняя цилиндрическая ступень которой соединена посредством резьбового соединения с центральным сердечником, установленным с кольцевым зазором относительно внутренней поверхности цилиндрической втулки и состоящим из цилиндрической части с закрепленным соосно с ней в нижней части шаровым сегментом, имеющим дроссельные отверстия, оси которых расположены по радиусам сферической поверхности, образующей шаровой сегмент, а кольцевой зазор соединен, по крайней мере, с тремя радиальными каналами, выполненными в двухступенчатой втулке, соединяющими его с кольцевой полостью, образованной внутренней поверхностью втулки и внешней поверхностью верхней цилиндрической ступени, причем кольцевая полость связана с каналом корпуса для подвода жидкости, при этом на боковой поверхности цилиндрической части центрального сердечника, в его нижней части, соединенной с шаровым сегментом, выполнено, по крайней мере, два ряда цилиндрических дроссельных отверстий, с осями, лежащими в плоскостях, перпендикулярных оси сердечника, а в каждом ряду выполнено, по крайней мере, три отверстия, при этом оси дроссельных отверстий одного ряда смещены относительно осей дроссельных отверстий другого ряда на угол, лежащий в диапазоне 15°÷60°. Изобретение позволяет повысить эффективность мелкодисперсного распыливания жидкости. 1 ил.
