RU 20149 U1, 20.10.2001. SU 1513310 А1, 07.10.1989. RU 2013694 С1, 30.05.1994. SU 89089 А1, 10.10.1950. JP 2010249425 А, 04.11.2010. US 4758153 A1, 19.07.1988.
Имя заявителя:
Федеральное государственное автономное образовательное учреждение высшего профессионального образования "Дальневосточный федеральный университет"(ДВФУ) (RU)
Изобретатели:
Захаров Геннадий Александрович (RU) Журмилов Алексей Александрович (RU) Цыганкова Ксения Васильевна (RU) Щетинин Михаил Владимирович (RU) Сербин Игорь Леонидович (RU) Почекунин Петр Сергеевич (RU)
Патентообладатели:
Федеральное государственное автономное образовательное учреждение высшего профессионального образования "Дальневосточный федеральный университет"(ДВФУ) (RU)
Реферат

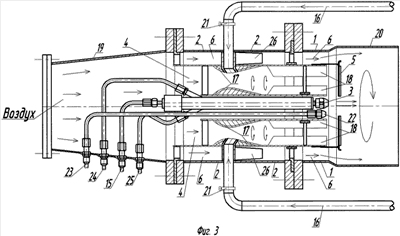

Изобретение относится к конструкции мазутных и газомазутных горелок, систем сжигания жидкого топлива, и может быть использовано в различных областях техники. Горелка состоит из цилиндрического корпуса и цилиндрической вставки, в полости которой, на продольной оси, размещена выполненная с возможностью подогрева мазутная форсунка. Концентрично охватывая мазутную форсунку выполнен канал подвода первичного воздуха, причем на выходном сечении канала первичного воздуха размещен его завихритель. Канал подвода вторичного воздуха выполнен концентрично каналу первичного воздуха. Горелка снабжена дутьевым вентилятором, выполненным с возможностью подачи воздуха в каналы подвода первичного и вторичного воздуха, подогревателем мазута и топливным насосом выполненным с возможностью подачи мазута из подогревателя в мазутную форсунку. В качестве подогревателя использован паровой подогреватель мазута, установленный над парогенератором, в котором осуществляется генерирование пара при кипении воды электрическими нагревательными элементами. Кроме того, канал подвода первичного воздуха связан с топочным пространством посредством рециркуляционных газопроводов, при этом в канале подвода первичного воздуха на участках его сопряжения с рециркуляционными газопроводами размещена эжектирующая кольцевая насадка, после которой установлены радиальные ламинирующие лопатки. Мазутная форсунка, каналы подвода первичного и вторичного воздуха выполнены в виде единого блока, выполненного в виде цилиндрической вставки разъемно закрепленного между диффузором вентилятора подвода воздуха и амбразурой горелки. При этом суммарная площадь поперечного сечения рециркуляционных газопроводов составляет 15-20% от площади поперечного сечения канала подвода первичного воздуха. Рециркуляционные газопроводы снабжены регуляторами расхода, например, газовыми регулирующими клапанами. Горелка снабжена пусковой форсункой, в которую через трубопровод подачи пускового топлива, использующий газ или дизельное топливо, запуск осуществляется от электрозапала. Также для подогрева ствола форсунки используются подающий и обратный трубопроводы подачи мазута. Рециркуляционным каналам на участке пересечения им канала подвода вторичного воздуха придана обтекаемая форма. В корпусе дутьевого вентилятора установлен фотоэлемент, который контролирует наличие и обрыв факела. Технический результат: повышение надежности системы подогрева мазута до рабочей температуры, обеспечение процесса интенсивного испарения распыленного мазута на выходе из форсунки и стабилизация аэродинамики факела на выходе из выходного патрубка горелки. 5 з.п. ф-лы, 5 ил.
