ЦЕНТРОБЕЖНАЯ ВИХРЕВАЯ ФОРСУНКА КОЧЕТОВА

Номер публикации патента: 2432528

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010134700/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F23D011/08   B05B001/34
Аналоги изобретения: SU 663965 A1, 25.05.1979. SU 1173131 A1, 15.08.1985. SU 981755 A1, 15.12.1982. SU 712607 A1, 30.01.1980. SU 902842 A1, 07.02.1982. US 3680793 A1, 01.08.1972.

Имя заявителя: Кочетов Олег Савельевич (RU),
Стареева Мария Олеговна (RU)
Изобретатели: Кочетов Олег Савельевич (RU)
Стареева Мария Олеговна (RU)
Патентообладатели: Кочетов Олег Савельевич (RU)
Стареева Мария Олеговна (RU)

Реферат

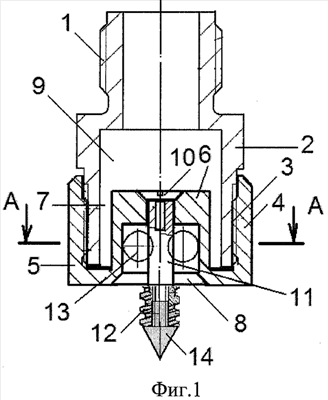

Изобретение относится к средствам распыливания жидкостей, растворов. Центробежная вихревая форсунка содержит корпус с камерой завихрения и сопло, корпус выполнен в виде подводящего штуцера с отверстием для подвода жидкости из магистрали и соосно соединенной с ним цилиндрической гильзой с внешней резьбой, при этом соосно корпусу в его нижней части подсоединено посредством гильзы с внутренней резьбой сопло, выполненное в виде центробежного завихрителя потока жидкости в виде глухой цилиндрической вставки с, по крайней мере, тремя тангенциальными вводами в виде цилиндрических отверстий, при этом гильза является частью сопла и установлена коаксиально и соосно по отношению к центробежному завихрителю, а в торцевой поверхности центробежного завихрителя выполнено коническое отверстие, соосное глухой цилиндрической вставке завихрителя, который установлен в цилиндрической камере корпуса с образованием кольцевой цилиндрической камеры для подвода жидкости к тангенциальным вводам центробежного завихрителя, причем тангенциальные вводы выполнены в виде каналов, тангенциально расположенных к внутренней поверхности глухой цилиндрической вставки, а в центробежном завихрителе установлен интенсификатор крутки потока жидкости, который выполнен в виде штока, один конец которого закреплен на глухой круглой поверхности цилиндрической вставки завихрителя с помощью винта, а на другом конце которого смонтирован второй завихритель потока, выполненный в виде втулки с винтовой внешней нарезкой с крупным шагом трапецеидального профиля и закрепленный посредством внутренней резьбы на штоке с обтекателем конической формы. Технический результат - повышение эффективности распыления путем увеличения факела распыла. 2 ил.
